Dobrze wykonane podłączenie pompy ciepła Panasonic decyduje nie tylko o tym, czy system ruszy, ale też o tym, jak będzie pracował przez kolejne lata. W praktyce liczą się trzy rzeczy: typ urządzenia, poprawne wpięcie w instalację grzewczą i sensowne uruchomienie sterowania. Pokażę to krok po kroku, bez technicznego zamglenia, ale z detalami, które naprawdę robią różnicę.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Monobloc nie wymaga połączenia chłodniczego, a bi-bloc tak, więc już na starcie zmienia się zakres prac.
- Panasonic Aquarea może współpracować z podłogówką, grzejnikami i fan coilami, ale nie każdy układ lubi te same temperatury zasilania.
- Do zdalnej obsługi często potrzebny jest moduł sieciowy, router w paśmie 2,4 GHz i aktywna aplikacja Comfort Cloud.
- W niektórych rozwiązaniach, np. All in One Compact, producent przewiduje zintegrowany zasobnik 185 l, co upraszcza montaż.
- Panasonic przypomina też o serwisie co 12 miesięcy, jeśli system ma pozostać zgodny z wymaganiami gwarancyjnymi.
Jaki typ systemu wybierasz i dlaczego to zmienia cały montaż
Zaczynam od najważniejszego rozróżnienia, bo od niego zależy praktycznie wszystko: łatwość instalacji, liczba elementów, a nawet ryzyko późniejszych problemów. W gamie Aquarea spotkasz rozwiązania monoblokowe, bi-blokowe oraz wersje All in One. Każde z nich działa inaczej i każde ma sens w innym domu.
| Wariant | Co trzeba podłączyć | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Monobloc | Tylko obieg wodny między jednostką a instalacją domu | Gdy chcesz prostszej hydrauliki i mniej prac po stronie chłodniczej | Trzeba dobrze zabezpieczyć instalację przed mrozem i zadbać o przepływ |
| Bi-bloc | Jednostka zewnętrzna i wewnętrzna oraz połączenie chłodnicze między nimi | Przy modernizacjach, gdy potrzebujesz większej elastyczności układu | To bardziej złożony montaż i większa wrażliwość na jakość wykonania |
| All in One | Pompa plus zintegrowany zasobnik CWU | Gdy liczy się miejsce i chcesz ograniczyć liczbę osobnych elementów | Trzeba wcześniej przewidzieć gabaryt urządzenia i dostęp serwisowy |
W praktyce najważniejsza różnica jest prosta: w monoblocku nie ma obiegu chłodniczego między budynkiem a jednostką zewnętrzną, a w bi-blocu taka część instalacji już występuje. Panasonic pokazuje też, że Aquarea można spinać z ogrzewaniem podłogowym, grzejnikami albo fan coilami, więc sam typ emisji ciepła trzeba dobrać do budynku, a nie odwrotnie. To prowadzi do kolejnego kroku, czyli przygotowania samej instalacji.
Jak przygotować instalację, żeby nie poprawiać wszystkiego po uruchomieniu
Tu najczęściej wychodzi różnica między „zadziałało” a „działa dobrze”. Ja zawsze sprawdzam nie tylko samą pompę, ale też dom, do którego ma trafić. Zbyt małe grzejniki, brak miejsca na serwis czy źle dobrany obieg wodny potrafią zepsuć nawet porządne urządzenie.
- Policz zapotrzebowanie budynku na ciepło. Nie dobiera się pompy na oko ani wyłącznie po metrażu. Jeśli dom wymaga wysokiej temperatury zasilania, trzeba to wiedzieć przed montażem.
- Sprawdź odbiorniki ciepła. Podłogówka zwykle współpracuje najlepiej, ale grzejniki też mogą działać poprawnie, jeśli są odpowiednio przewymiarowane. Przy fan coilach zyskujesz dodatkowo chłodzenie.
- Zaplanuj miejsce dla jednostki i serwisu. Liczy się nie tylko postawienie urządzenia, ale też dostęp do filtrów, zaworów i panelu sterowania. Zbyt ciasny montaż mści się przy każdym przeglądzie.
- Przygotuj hydraulikę pod odpowiedni przepływ. To jeden z częstszych problemów. Gdy przepływ jest za mały, pompa zaczyna pracować nerwowo, a to obniża komfort i podnosi zużycie energii. Taktowanie, czyli częste włączanie i wyłączanie, zwykle jest objawem właśnie takiego błędu.
- Uwzględnij zasobnik CWU lub bufor. Wiele układów potrzebuje stabilizacji obiegu, zwłaszcza w modernizacjach. W wersjach All in One część tego problemu masz rozwiązana w samym urządzeniu.
- Nie ignoruj jakości wody. Filtr, odpowietrzenie i sensowne zabezpieczenie obiegu to nie dodatki, tylko podstawa bezawaryjności.
Jeśli dom ma fotowoltaikę, dobrze jest już na tym etapie pomyśleć o sterowaniu pracą pompy pod produkcję energii. Do tego wrócę jeszcze na końcu, bo ten detal potrafi realnie obniżyć rachunki. Najpierw warto zobaczyć samą kolejność podłączenia.

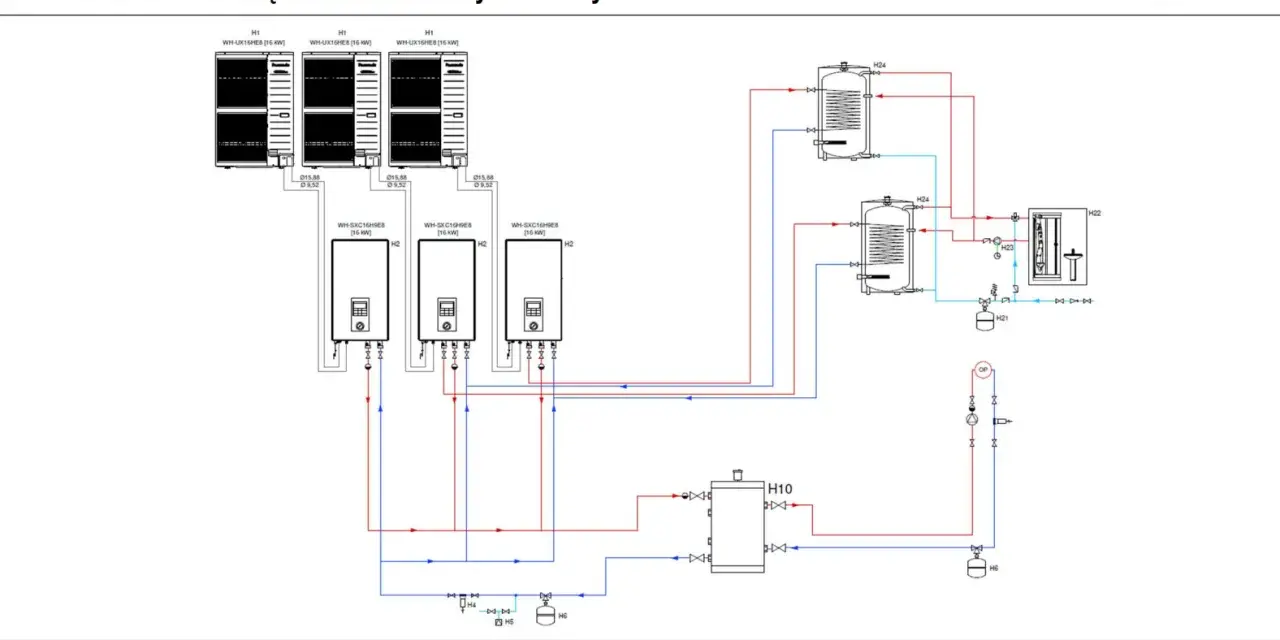

Jak wygląda poprawne podłączenie hydrauliczne i elektryczne
Tu najczęściej robi się najwięcej błędów, bo instalatorzy skupiają się na samym urządzeniu, a nie na całym układzie. A ja patrzę na to tak: pompa ciepła jest tylko tak dobra, jak jej hydraulika, zasilanie i sterowanie.
- Ustawienie jednostki zewnętrznej. Najpierw liczy się stabilne posadowienie, tłumienie drgań i miejsce na swobodny przepływ powietrza. Bez tego nawet ciche urządzenie zacznie być słyszalne.
- Wpięcie w obieg wodny. W monobloku łączysz urządzenie z instalacją grzewczą lub zasobnikiem CWU, w bi-bloku dochodzi także układ chłodniczy między jednostkami. Panasonic pokazuje, że w układach bi-bloc jednostka wewnętrzna i zewnętrzna łączą się z systemem grzewczym i/lub ciepłej wody użytkowej.
- Dodanie elementów ochronnych. Zawory odcinające, filtr magnetyczny, odpowietrzenie i ewentualny bufor robią ogromną różnicę w eksploatacji. W nowszych rozwiązaniach Panasonic, np. L Series, filtr magnetyczny jest już przewidziany fabrycznie.
- Podłączenie do zasobnika CWU. Jeśli system ma przygotowywać ciepłą wodę użytkową, trzeba poprawnie połączyć pompę z zasobnikiem i ustawić priorytet pracy. W modelach All in One Compact producent przewiduje wbudowany zasobnik 185 l, co ogranicza liczbę dodatkowych elementów.
- Zasilanie elektryczne. Pompa powinna mieć osobny, dobrze dobrany obwód i zabezpieczenia dopasowane do mocy. Tu nie ma miejsca na „później poprawimy”.
- Połączenia sterujące. Termostat, regulator strefowy albo panel centralny muszą być spięte zgodnie z dokumentacją, bo bez tego układ będzie działał, ale niekoniecznie logicznie.
- Połączenie chłodnicze lub wodne w zależności od wersji. To najważniejsza granica między monoblokiem a bi-blokiem. W układzie z czynnikiem chłodniczym nie improwizuję, bo tu błąd kosztuje najwięcej.
Jeśli chcesz dołożyć sterowanie z aplikacji, Panasonic dla AQUAREA wymaga adaptera sieciowego, smartfona lub tabletu z Androidem albo iOS, aktualnej aplikacji Comfort Cloud, routera obsługującego pasmo 2,4 GHz i dostępu do internetu. W praktyce konfiguracja odbywa się przez dodanie urządzenia w aplikacji i zeskanowanie kodu QR albo użycie WPS, SSID i hasła, zależnie od zastosowanego modułu. To wygodny dodatek, ale nie zastępuje dobrego montażu. Teraz przechodzę do uruchomienia, bo właśnie wtedy wychodzą błędy, których nie widać na etapie samego skręcania rur.
Uruchomienie i konfiguracja, które robią większą różnicę niż sama marka
Po fizycznym podłączeniu nie zamykam tematu. Najważniejsze jest pierwsze uruchomienie, czyli ustawienie pracy pod budynek, a nie pod katalog. Tu często wygrywa nie „najmocniejsza” pompa, tylko ta najlepiej skonfigurowana.
Najpierw ustawiam tryb pracy: ogrzewanie, chłodzenie albo przygotowanie CWU. Potem dobieram temperatury zasilania i krzywą grzewczą, czyli zależność między temperaturą na zewnątrz a temperaturą w instalacji. To właśnie krzywa grzewcza decyduje, czy pompa będzie grzała łagodnie i ekonomicznie, czy będzie bez sensu podnosiła temperaturę za wysoko.
W kolejnej kolejności sprawdzam:
- czy przepływ w instalacji jest stabilny,
- czy wszystkie strefy grzewcze pracują równomiernie,
- czy harmonogram CWU nie uruchamia niepotrzebnych dogrzań,
- czy sterownik nie wymusza zbyt agresywnej pracy,
- czy aplikacja widzi urządzenie i pozwala na zdalną korektę nastaw.
Jeśli system ma współpracować z fotowoltaiką, warto od razu sprawdzić możliwość synchronizacji z produkcją energii. Panasonic pokazuje, że Aquarea może współpracować z panelami PV przez prostą płytkę CZ-NS4P, a zapotrzebowanie na ogrzewanie, chłodzenie i CWU można dostosować do produkcji z instalacji fotowoltaicznej. To nie jest detal marketingowy, tylko realny sposób na lepsze wykorzystanie własnej energii.
Na tym etapie zwykle wychodzi też, czy instalator dobrze dobrał pojemność układu i parametry pracy. I właśnie tu najłatwiej popełnić błędy, więc poniżej zbieram te najczęstsze.
Najczęstsze błędy przy podłączaniu, które potem kosztują najwięcej
W serwisie i przy analizie realizacji najczęściej widzę te same potknięcia. Dobra wiadomość jest taka, że większości z nich da się uniknąć jeszcze przed montażem.
- Dobór pompy tylko „na metry”. Dom o tej samej powierzchni może mieć zupełnie inne straty ciepła. Bez audytu łatwo przewymiarować albo niedowymiarować urządzenie.
- Zbyt wysokie temperatury zasilania. Pompa ciepła nie lubi pracować jak stary kocioł. Im wyższa temperatura, tym zwykle gorsza efektywność.
- Brak filtra i odpowietrzenia. To prosta droga do problemów z przepływem, hałasem i spadkiem sprawności.
- Źle dobrany typ systemu. Monobloc wygląda na prostszy, ale w złym otoczeniu może być bardziej wymagający niż dobrze zaprojektowany bi-bloc.
- Ignorowanie warunków zimowych. Szczególnie przy monoblocku trzeba myśleć o ochronie obiegu wodnego przed zamarzaniem i o tym, gdzie odprowadzany będzie kondensat.
- Sieć Wi-Fi tylko 5 GHz. Przy konfiguracji Comfort Cloud to częsty haczyk, bo AQUAREA potrzebuje routera z pasmem 2,4 GHz.
- Brak dostępu serwisowego. Urządzenie działa, ale przy przeglądzie trzeba demontować pół zabudowy. To błąd, który zawsze wraca jako koszt i frustracja.
Jest jeszcze jedna rzecz, o której łatwo zapomnieć: regularny serwis. Panasonic przypomina, że system powinien być obsługiwany co najmniej raz na 12 miesięcy, jeśli ma spełniać wymagania gwarancyjne. To niewiele w skali całej inwestycji, a pozwala wyłapać problem zanim przerodzi się w awarię. Z tego powodu warto zamknąć montaż nie tylko uruchomieniem, ale też planem eksploatacji.
Dlaczego warto połączyć montaż z fotowoltaiką i corocznym przeglądem
Jeśli mam wskazać dwa dodatki, które naprawdę mają sens, to są nimi fotowoltaika i regularny przegląd. Pierwszy obniża koszt pracy układu, drugi pilnuje, żeby system nie tracił sprawności po cichu. W praktyce to właśnie ta para daje najlepszy stosunek komfortu do wydatków.
Przy domu z PV warto tak ustawić pracę pompy, żeby większa część dogrzewania CWU i część grzania dziennego przypadała na godziny produkcji energii. W dobrze zaprojektowanym układzie nie chodzi o to, by pompa pracowała więcej, tylko by pracowała mądrzej. Przy okazji, jeśli planujesz nowe źródło ciepła, da się to spiąć z buforem, zasobnikiem i automatyką tak, aby instalacja nie wymagała ciągłej ręcznej korekty.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: przy pompie ciepła nie wygrywa ten, kto zamontuje najwięcej elementów, tylko ten, kto najlepiej dopasuje układ do budynku. Dobrze zrobione połączenie, poprawne uruchomienie i sensowny serwis po sezonie dają więcej niż najbardziej efektowny katalogowy parametr. I właśnie tak powinno wyglądać podłączenie w realnym domu.
