Przewód w instalacji fotowoltaicznej nie jest detalem. To on w dużej mierze decyduje o stratach energii, bezpieczeństwie pracy i tym, czy system po kilku latach nadal zachowuje dobre parametry. Przy przekroju 6 mm² wchodzą już w grę nie tylko liczby z karty katalogowej, ale też długość trasy, sposób prowadzenia kabla i jakość złącz.
W tym artykule rozkładam temat na praktyczne decyzje: kiedy taki przewód ma sens, jak odróżnić kabel PV od zwykłego przewodu, czym różni się od wersji 4 i 10 mm² oraz jakie błędy najczęściej psują montaż. Bez teorii dla teorii, za to z konkretami, które naprawdę pomagają przy zakupie.
Najkrótsza odpowiedź przed zakupem
- Przekrój 6 mm² wybieraj wtedy, gdy trasa jest dłuższa, prąd wyższy albo chcesz ograniczyć spadki napięcia.
- Szukaj oznaczeń H1Z2Z2-K, EN 50618 lub IEC 62930.
- Dobry przewód PV ma odporność na UV, ozon, wilgoć i wysoką temperaturę pracy, zwykle od około -40 do +90°C, a u części producentów nawet do +120°C.
- W krótszych instalacjach często wystarcza 4 mm², a przy dłuższych odcinkach 10 mm² daje większy zapas.
- Nie oszczędzaj na złączach i promieniu gięcia, bo właśnie tam najczęściej pojawiają się problemy.
Co oznacza przekrój 6 mm² w instalacji PV
Przekrój 6 mm² to nie średnica kabla, tylko pole powierzchni żyły miedzianej. W praktyce oznacza to mniejszą rezystancję niż w przewodzie 4 mm², a więc mniejsze nagrzewanie i mniejsze straty energii po drodze. W jednej z popularnych rodzin kabli PV rezystancja dla 6 mm² wynosi około 3,39 mΩ/m, podczas gdy dla 4 mm² jest to około 5,09 mΩ/m. To różnica rzędu jednej trzeciej.
W instalacji fotowoltaicznej ma to znaczenie przede wszystkim po stronie DC, czyli między modułami, stringiem i falownikiem, a nie w obwodach AC. Jeśli przewód jest za cienki, część energii zamienia się w ciepło zamiast trafić do inwertera. Ja patrzę na to tak: grubszy przewód nie jest celem samym w sobie, ale bywa najprostszym sposobem na spokojniejszą pracę całego układu.
W praktyce 6 mm² daje po prostu większy margines. To prowadzi do pytania, kiedy taki zapas ma realny sens, a kiedy byłby tylko niepotrzebnym wydatkiem.
Kiedy 6 mm² jest rozsądnym wyborem
Ten przekrój najczęściej widzę w instalacjach domowych około 7,5-10 kW, przy dłuższych trasach od paneli do falownika albo tam, gdzie moduły stoją na gruncie, a nie na dachu. W takich układach ważny jest nie tylko sam prąd, lecz także długość trasy i dopuszczalny spadek napięcia, który zwykle trzyma się w okolicy 1-1,5% po stronie DC.
Dobry przykład to instalacja 10 kW z trasą około 20 m i prądem rzędu 14 A. W takim układzie spadek napięcia na przewodzie 6 mm² może wynosić około 0,3%, czyli wyraźnie poniżej poziomu, który zaczyna boleć w rozliczeniu rocznym. Przy odcinku około 50 m ten spadek może dojść do około 0,8%, co nadal bywa akceptowalne, ale właśnie wtedy coraz częściej rozważa się 10 mm² dla większego zapasu.
Nie patrzę wyłącznie na moc instalacji. Liczy się suma prądu stringu, długość trasy, temperatura pracy i sposób prowadzenia przewodu. Jeśli instalacja jest mniejsza, trasa krótka, a prąd niski, 4 mm² nadal bywa w pełni wystarczające. Gdy jednak odległość rośnie, 6 mm² staje się bardzo rozsądnym kompromisem.
Jak rozpoznać przewód, który naprawdę nadaje się do fotowoltaiki

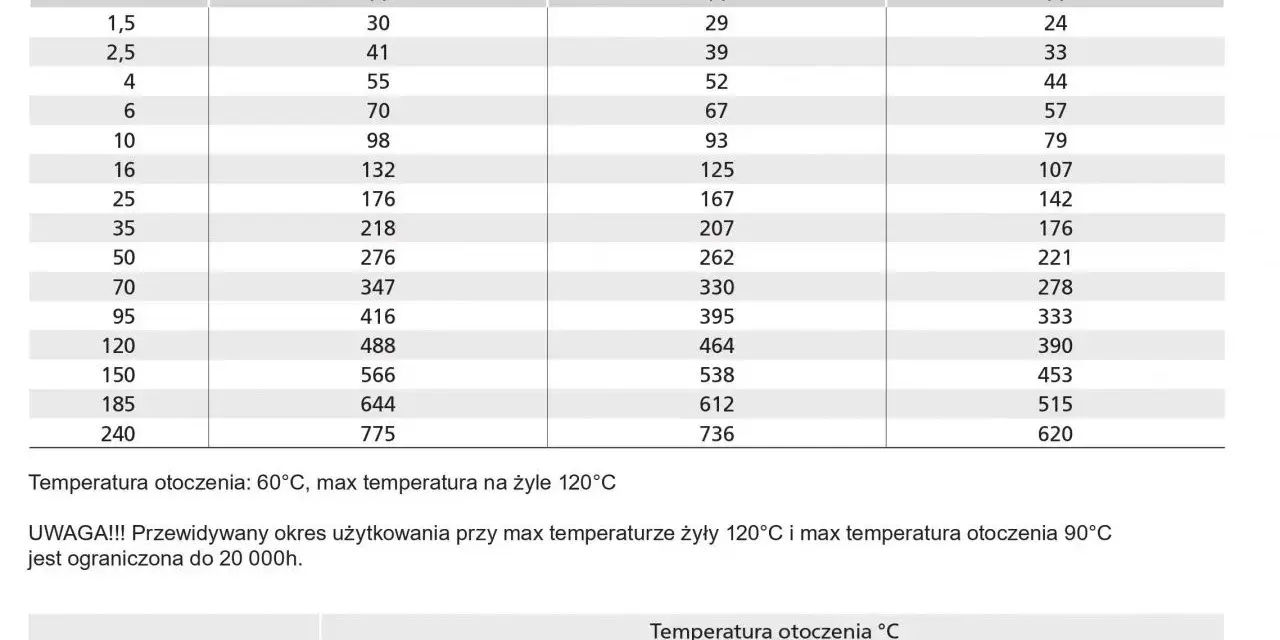

Najbezpieczniej szukać oznaczenia H1Z2Z2-K oraz zgodności z normami EN 50618 albo IEC 62930. To sygnał, że przewód został zaprojektowany do pracy w systemach PV, a nie tylko opisany jako „odporny” w ogólnym sensie. W praktyce taki kabel ma pracować przy wysokim napięciu stałym, zwykle do 1,5 kV DC, i zachowywać parametry przez lata.
W kartach katalogowych warto sprawdzić też odporność na promieniowanie UV, ozon, wilgoć oraz temperaturę. U części producentów zakres pracy jest podawany nawet jako -40 do +120°C, ale nie traktuję tego jako wolnej licencji na wszystko. Zawsze sprawdzam konkretny model, bo normy normami, a szczegóły potrafią się różnić.
Ważny jest również materiał izolacji. LSZH oznacza low smoke zero halogen, czyli materiał nisko dymiący i bezhalogenowy. To ma znaczenie w razie pożaru, bo ogranicza ilość toksycznych gazów. Do tego dochodzi odporność na UV i ozon, bo kabel pracuje na zewnątrz, często przez całe lato w pełnym słońcu.
Jeśli przewód ma iść w ziemi, trzeba wprost sprawdzić, czy dany model dopuszcza taki montaż. Nie każdy kabel PV nadaje się do bezpośredniego zakopania. Warto też zwrócić uwagę na zgodność z systemem złącz, najczęściej MC4, bo właśnie tam zaczynają się później problemy z przegrzewaniem i wilgocią. To dobry moment, by porównać 4, 6 i 10 mm² już nie tylko technicznie, ale też użytkowo.
4 mm², 6 mm² czy 10 mm²
W praktyce dobór przekroju to nie konkurs na największą liczbę, tylko wybór najlepszego kompromisu między stratami, ceną i wygodą montażu. Poniżej zestawiam najczęściej spotykane warianty w sposób, który pomaga podjąć decyzję bez zgadywania.
| Przekrój | Orientacyjna rezystancja | Najczęstsze zastosowanie | Plusy | Minusy |
|---|---|---|---|---|
| 4 mm² | ok. 5,09 mΩ/m | Krótsze trasy, mniejsze instalacje dachowe | Tańszy, bardziej elastyczny, łatwiejszy w prowadzeniu | Mniejszy zapas przy dłuższej trasie i wyższym prądzie |
| 6 mm² | ok. 3,39 mΩ/m | Większe domowe instalacje, dłuższe odcinki, montaż na gruncie | Dobry balans między ceną a stratami, wyraźnie niższa rezystancja | Sztywniejszy, trochę droższy, wymaga staranniejszego prowadzenia |
| 10 mm² | ok. 1,95 mΩ/m | Długie trasy, większe instalacje, farmy i rozbudowane układy | Najmniejsze straty, największy zapas | Wyraźnie grubszy, droższy i mniej wygodny w montażu |
Jeśli patrzę tylko na cenę, różnica między 4 a 6 mm² zwykle nie jest duża w skali całej instalacji. W aktualnych ofertach gotowych odcinków 50 m przewód 6 mm² kosztuje około 275-303 zł, czyli mniej więcej 5,5-6,1 zł/m, a 4 mm² około 220 zł za 50 m. To nie są kwoty, na których warto oszczędzać za cenę większych strat energii albo gorszego marginesu bezpieczeństwa.
Najprostsza zasada brzmi: jeśli masz krótką trasę i niewielki prąd, 4 mm² wystarczy; jeśli trasa się wydłuża albo instalacja jest mocniejsza, 6 mm² jest bardzo rozsądnym środkiem. Gdy odcinek robi się naprawdę długi, a instalacja pracuje na wyższym prądzie, w grę wchodzi 10 mm². To prowadzi do kolejnego, praktycznego tematu: błędów montażowych.
Najczęstsze błędy, które potem drogo kosztują
Najbardziej typowy błąd to dobór przewodu wyłącznie po mocy falownika, bez policzenia długości trasy. Sam fakt, że instalacja ma określoną moc, niczego jeszcze nie przesądza. Dwa identyczne systemy mogą wymagać różnych przekrojów, jeśli jeden ma falownik tuż pod połacią, a drugi prowadzi przewód kilkadziesiąt metrów przez budynek lub teren.
Drugi problem to przypadkowe mieszanie złącz i słabe zaciskanie końcówek. W fotowoltaice połączenie musi być naprawdę pewne, bo ma pracować latami w słońcu, deszczu i mrozie. Niewłaściwie zaciśnięty styk potrafi nagrzewać się bardziej niż sam przewód, a to już jest prosta droga do awarii.
Trzeci błąd, który widzę wyjątkowo często, to zbyt mały promień gięcia. Przewodu nie wolno załamywać na ostrych narożnikach ani dociskać opaskami tak mocno, że izolacja pracuje pod naprężeniem. Przy kablu o średnicy zewnętrznej około 6 mm trzeba zachować zapas, zwykle liczony jako wielokrotność średnicy z karty katalogowej. Do tego dochodzą ostre krawędzie blach, brak ochrony na przejściach przez ścianę i prowadzenie przewodu bez osłony tam, gdzie powinien być chroniony mechanicznie.
Jeśli wiem, że instalacja ma pracować długo i bezobsługowo, wolę poświęcić chwilę na prawidłowe prowadzenie trasy niż później wracać do przegrzewających się połączeń. I właśnie dlatego przed zakupem sprawdzam jeszcze kilka rzeczy, które potrafią oszczędzić pieniądze oraz czas.
Co sprawdziłbym przed zamówieniem, żeby nie przepłacić
Najpierw liczę rzeczywistą długość trasy, a potem dokładam zapas. W praktyce 5-10% rezerwy zwykle wystarcza, ale przy skomplikowanym prowadzeniu przez dach, ścianę i rozdzielnię wolę mieć trochę więcej. To ważne, bo zbyt krótki przewód potrafi zepsuć cały montaż, nawet jeśli sam dobór przekroju był poprawny.
Druga sprawa to oznaczenia na kablu i w dokumentacji. Sprawdzam, czy produkt ma właściwe napięcie znamionowe, czy jest odporny na UV i warunki zewnętrzne oraz czy producent dopuszcza konkretny sposób prowadzenia. Jeśli kabel ma pracować poza budynkiem, nie kupuję modelu „prawie odpowiedniego”. W fotowoltaice prawie zawsze oznacza później dwa razy.
Trzecia rzecz to złącza i osprzęt. Kabel musi pasować do całego systemu, a nie tylko do jednego fragmentu instalacji. Jeśli wybieram przewód 6 mm², upewniam się też, że konektory, tuleje i narzędzia do zaciskania są do niego dobrane. W przeciwnym razie oszczędność na metrze kabla potrafi zniknąć na poprawkach.
Ja zwykle dopłacam do lepszego przewodu wtedy, gdy różnica w cenie jest niewielka, a trasa długa lub trudno dostępna. W takich warunkach grubszy przekrój, porządna izolacja i pewne złącza dają po prostu spokój na lata. To najlepsza decyzja, jaką można podjąć przed zamknięciem koszyka.
Co bym jeszcze sprawdził przed położeniem przewodu
- Czy spadek napięcia policzono na najdłuższym odcinku, a nie na uśrednionym.
- Czy po stronie DC i AC zastosowano inne zasady doboru, bo to nie są te same obwody.
- Czy przewód ma właściwą odporność na promieniowanie UV, jeśli biegnie po dachu lub elewacji.
- Czy przejścia przez ściany, krawędzie i konstrukcję są zabezpieczone przed przetarciem.
- Czy połączenia są zgodne z systemem złącz i wykonane odpowiednim narzędziem.
W instalacji PV najwięcej zyskuje się nie na spektakularnych komponentach, tylko na dobrze dobranym kablu i porządnych połączeniach. Jeśli przewód 6 mm² daje Ci większy margines przy niewielkiej dopłacie, zwykle jest to wybór, który naprawdę się broni.
