W instalacji fotowoltaicznej bezpieczeństwo po stronie AC zaczyna się tam, gdzie prąd z falownika wchodzi do budynku. Dobrze zaprojektowana rozdzielnica porządkuje ochronę przed przeciążeniem, zwarciem i przepięciami, a przy okazji ułatwia serwis oraz odbiór całej instalacji. Ja zwykle patrzę na nią nie jak na dodatek, ale jak na jeden z kluczowych punktów, który decyduje o tym, czy system będzie działał bezproblemowo przez lata.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Rozdzielnica AC łączy falownik z instalacją budynku i chroni obwód po stronie prądu przemiennego.
- Najczęściej potrzebne są: wyłącznik nadprądowy, RCD, ogranicznik przepięć i czytelne oznaczenia.
- Typ RCD i wartości zabezpieczeń dobiera się do mocy falownika, układu sieci i instrukcji producenta.
- Dobre miejsce montażu skraca przewody, poprawia skuteczność ochrony i ułatwia serwis.
- Najwięcej błędów wynika z braku zapasu miejsca, złego doboru SPD i „uniwersalnych” zabezpieczeń.
Czym jest rozdzielnica AC w instalacji PV
Falownik zamienia prąd stały z paneli na prąd przemienny, a rozdzielnica AC jest punktem, w którym ta energia wchodzi do instalacji domowej. Z jednej strony porządkuje połączenie z siecią budynku, z drugiej zapewnia ochronę przewodów, urządzeń i użytkowników. W małym domu bywa częścią istniejącej rozdzielnicy, ale przy większym PV, magazynie energii albo ładowarce EV osobna obudowa zwykle daje po prostu więcej porządku i mniej kompromisów.
Ja patrzę na to tak: im mniej przypadkowych połączeń między falownikiem a rozdzielnią główną, tym łatwiej utrzymać instalację w dobrej formie przez lata. To właśnie dlatego rozdzielnica AC nie powinna być traktowana jako „dodatkowe pudełko”, tylko jako świadomie zaprojektowany element całego układu. Dzięki temu łatwiej przejść do tego, co powinno się w niej znaleźć, a czego lepiej nie upychać na siłę.

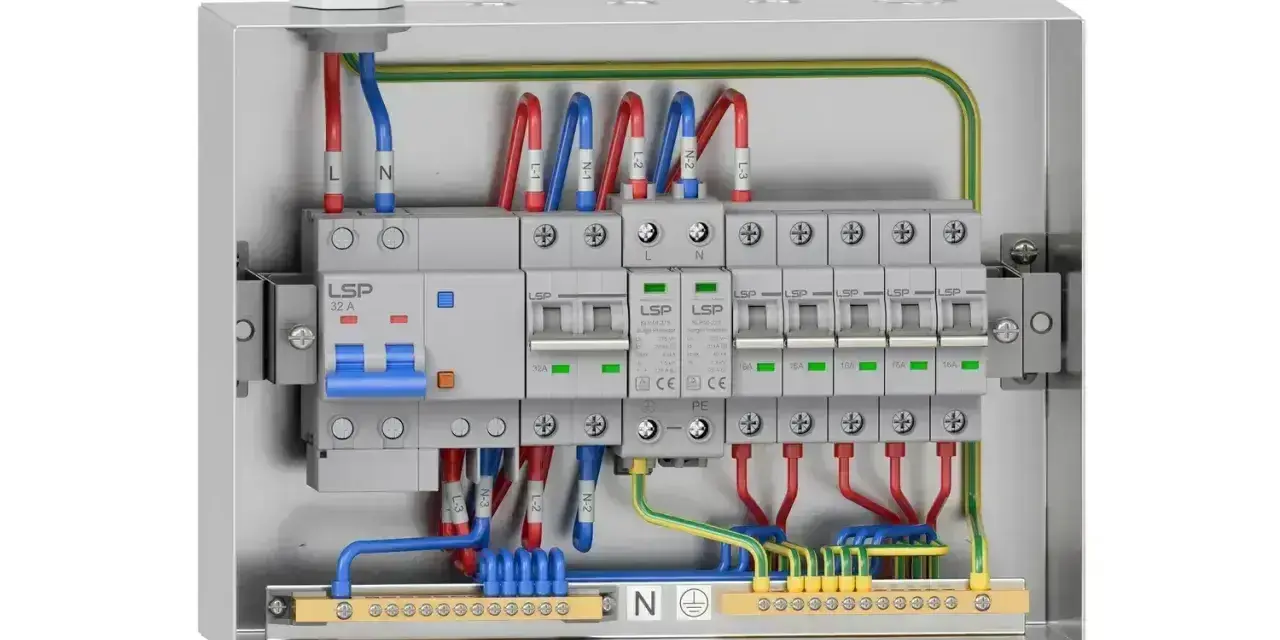

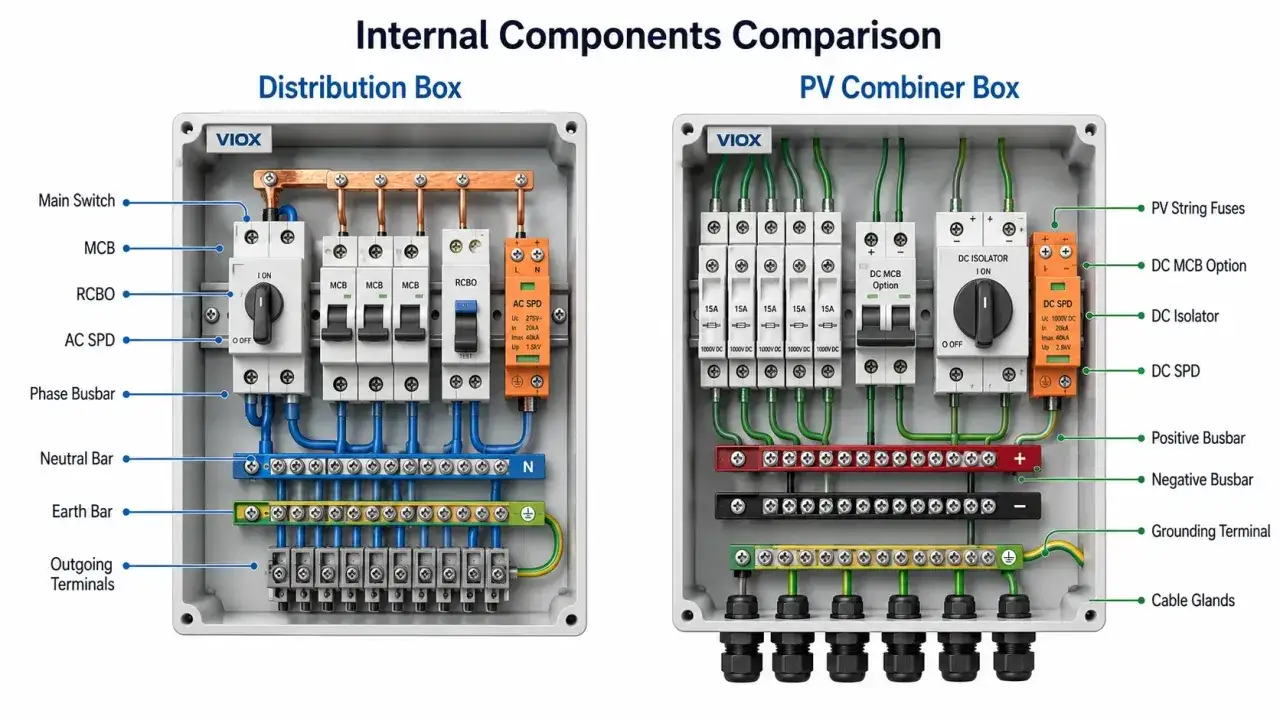

Co powinno znaleźć się w środku
W praktyce dobra rozdzielnica AC dla fotowoltaiki pełni kilka funkcji naraz: chroni przetężeniowo, różnicowoprądowo, przeciwprzepięciowo i serwisowo. Dopiero potem dochodzą dodatki, takie jak pomiar energii czy automatyka do magazynu energii.
| Element | Po co jest | Na co patrzę |
|---|---|---|
| Wyłącznik nadprądowy | Chroni przewody i falownik przed przeciążeniem oraz zwarciem. | Prąd znamionowy, charakterystyka B lub C i zgodność z przekrojem kabla. |
| RCD | Chroni przy prądach upływu i wspiera ochronę przeciwporażeniową. | Typ urządzenia, czułość oraz to, czy producent falownika dopuszcza dany wariant. |
| Ogranicznik przepięć AC | Tłumi przepięcia od sieci i wyładowań atmosferycznych. | Najczęściej typ 2, a przy instalacji odgromowej i braku separacji często typ 1. |
| Rozłącznik serwisowy | Umożliwia bezpieczne odłączenie falownika do przeglądu lub awarii. | Dostępność, jednoznaczny opis i wygodę pracy podczas serwisu. |
| Szyny PE i N oraz oznaczenia | Porządkują uziemienie, neutralny i opis obwodów. | Łatwość pomiarów, czytelność oraz zgodność z dokumentacją. |
Jeśli coś ma zostać rozbudowane za rok albo dwa, miejsce na dodatkowe moduły trzeba przewidzieć od razu. W praktyce różnica między obudową 12-modułową a 18-modułową jest zwykle mniejszym kosztem niż późniejsza przeróbka gotowego okablowania. To prowadzi do kolejnego pytania: jak dobrać zabezpieczenia do konkretnej mocy falownika, a nie do ogólnego wyobrażenia o „standardzie”.
Jak dobrać zabezpieczenia do mocy falownika
Najprostszy rachunek robię z prądu wyjściowego falownika. Dla układu trójfazowego dzielę moc przez 1,732 i 400 V, dla jednofazowego przez 230 V. To od razu pokazuje, czy zabezpieczenie ma pracować przy kilkunastu amperach, czy bliżej dwudziestu kilku.
| Moc falownika | Układ | Prąd orientacyjny | Co zwykle sprawdza się w praktyce |
|---|---|---|---|
| 3,68 kW | 1-fazowy | ok. 16 A | Zwykle dobór pod bezpieczne 16 A, przy zachowaniu wymagań producenta i przewodu. |
| 6 kW | 3-fazowy | ok. 8,7 A na fazę | Często wystarcza zabezpieczenie w zakresie 10-16 A, ale decyduje cały projekt. |
| 10 kW | 3-fazowy | ok. 14,4 A na fazę | Najczęściej spotyka się 16 A lub 20 A, zależnie od kabla i wytycznych falownika. |
| 15 kW | 3-fazowy | ok. 21,6 A na fazę | Tu dobór trzeba już robić bardzo świadomie, z uwzględnieniem zwarciowości i długości trasy. |
Nie zakładam z góry typu B dla RCD. W wielu nowoczesnych falownikach producent dopuszcza RCD typu A, bo urządzenie ma własny nadzór składowej DC; typ B ma sens wtedy, gdy wymaga tego instrukcja albo układ jest szczególnie wrażliwy na prąd stały. Podobnie z czułością 30, 100 czy 300 mA: wybór zależy od celu ochrony i od projektu, a nie od przyzwyczajenia instalatora. Gdy dochodzi magazyn energii lub tryb backup, ta sama rozdzielnica robi się wyraźnie bardziej wymagająca.
Gdzie ją zamontować, żeby nie dokładać sobie problemów
Najlepiej działa krótka droga od falownika do rozdzielnicy i od rozdzielnicy do głównej szyny. Każdy zbędny metr przewodu zwiększa bałagan, a przy ochronie przeciwprzepięciowej skraca skuteczność całego układu. Jeśli budynek ma instalację odgromową, odległość separacyjna i sposób prowadzenia przewodów przestają być detalem.
- Obudowę warto umieścić w miejscu suchym, chłodnym i łatwo dostępnym dla serwisu.
- Połączenia do ogranicznika przepięć powinny być możliwie krótkie i prowadzone bez zbędnych pętli.
- Wyłącznik odcinający falownik musi być jednoznacznie opisany, żeby nie było zgadywania przy awarii.
- Warto przewidzieć miejsce na pomiary i ewentualną wymianę aparatury bez rozbierania połowy układu.
- Oznaczenie obecności PV na rozdzielnicy i przy punktach odłączenia ułatwia pracę ekipie serwisowej i ratowniczej.
W praktyce właśnie tutaj wychodzą niedopatrzenia, których nie widać przy świeżo zamkniętej obudowie. A kiedy instalacja zaczyna pracować, każdy taki skrót myślowy potrafi wrócić w formie awarii albo niepotrzebnej interwencji. Dlatego warto znać błędy, które powtarzają się najczęściej.
Najczęstsze błędy, które później wychodzą w serwisie
To właśnie na etapie montażu najłatwiej oszczędzić kilka minut i stracić kilka godzin później. Najbardziej kosztują nie spektakularne awarie, tylko małe niedopatrzenia, które trzeba potem poprawiać pod napięciem albo przy rozbieraniu połowy rozdzielnicy.
- Za mała obudowa. Brakuje miejsca na SPD, opis, rezerwę modułów i przyszłą rozbudowę.
- SPD bez właściwego uziemienia. Sam ogranicznik nie wystarczy, jeśli połączenie ochronne jest zbyt długie albo źle poprowadzone.
- RCD dobrany „na oko”. Falownik może wymagać konkretnego typu lub konkretnej czułości, a zgadywanie kończy się wyzwalaniem albo brakiem właściwej ochrony.
- Za długie przewody do ogranicznika przepięć. Wtedy spada skuteczność ochrony, choć aparat formalnie „jest na miejscu”.
- Brak czytelnych opisów. Po roku nikt nie pamięta, który aparat odcina PV, a który obsługuje inne obwody.
- Brak rezerwy pod magazyn energii lub EV. Rozbudowa robi się droższa, bo trzeba przerabiać gotowy układ.
Te błędy wprost przekładają się na koszt, ale tańszy wariant nie zawsze okazuje się rozsądny. Czasem lepiej wydać trochę więcej na samą obudowę i porządny osprzęt niż później płacić za poprawki, przestoje i dodatkowe pomiary.
Ile to kosztuje i kiedy nie warto oszczędzać
Koszt zależy od marki osprzętu, liczby modułów i tego, czy projekt obejmuje tylko falownik, czy także magazyn energii, backup i pomiar. Orientacyjnie w 2026 roku rozpiętość bywa naprawdę duża, ale daje się ją uporządkować w kilku scenariuszach.
| Wariant | Typowy koszt komponentów | Z montażem |
|---|---|---|
| Prosta rozdzielnica dla małej instalacji 1-fazowej | 350-800 zł | 700-1500 zł |
| Standardowa rozdzielnica dla domu 3-fazowego | 700-1600 zł | 1200-2800 zł |
| Rozdzielnica pod PV, magazyn energii, backup lub EV | 1200-3000 zł | 2000-5000+ zł |
Najgorsza oszczędność to obudowa bez rezerwy i ogranicznik przepięć dobrany przypadkowo. Dodatkowe 100-300 zł na większą szafkę często zwraca się przy pierwszej rozbudowie, bo nie trzeba rozwalać gotowego okablowania. Ja zawsze wolę przewidzieć kilka wolnych modułów niż tłumaczyć inwestorowi, dlaczego nowy element nie ma już gdzie się zmieścić. Zostaje jeszcze ostatni krok, który często decyduje o tym, czy instalacja przejdzie odbiór bez nerwów.
Co sprawdzić przed odbiorem, żeby nie wracać do poprawek
Przed odbiorem sprawdzam trzy rzeczy: czy układ jest czytelny, czy da się go bezpiecznie odłączyć i czy pomiary potwierdzają to, co widać na schemacie. Jeśli któryś punkt wymaga tłumaczenia po zakończonym montażu, to zwykle znak, że projekt nie był domknięty do końca.
- Jest schemat jednokreskowy i opis wszystkich obwodów.
- Aparat odcinający falownik jest łatwo dostępny i jednoznacznie oznaczony.
- Ogranicznik przepięć ma wskaźnik stanu, a jego połączenia są krótkie i uporządkowane.
- Dobór RCD i jego czułość wynikają z instrukcji falownika oraz układu sieci.
- Są wykonane pomiary ochronne i protokół odbioru.
- Zostawiono wolne moduły pod przyszłą rozbudowę, najlepiej już na etapie projektu.
W dobrze zrobionej instalacji rozdzielnica AC nie zwraca na siebie uwagi, bo po prostu działa: jest czytelna, ma dobry zapas, a jej zabezpieczenia wynikają z projektu, nie z przypadku. To właśnie ten element najczęściej odróżnia system wygodny w użytkowaniu od takiego, który od początku generuje poprawki, dodatkowe koszty i niepotrzebne ryzyko.
