W dobrze zaprojektowanej kotłowni to nie sam kocioł decyduje o komforcie, ale sposób, w jaki ciepło trafia do grzejników, podłogówki i zasobnika CWU. Ten artykuł pokazuje, jak czytać schemat grupy pompowej, kiedy potrzebny jest zawór mieszający, jak układ współpracuje z ogrzewaniem domu i czym różni się obieg grzewczy od przygotowania ciepłej wody użytkowej. Ja patrzę na taki układ przede wszystkim przez pryzmat temperatury, przepływu i liczby obiegów, bo właśnie te trzy rzeczy najczęściej przesądzają o tym, czy instalacja działa stabilnie.
W skrócie, dobrze dobrany układ porządkuje przepływ i temperaturę
- Grupa pompowa wymusza obieg wody i pomaga rozdzielić źródło ciepła od odbiorników.
- W podłogówce najczęściej potrzebny jest zawór mieszający, bo zasilanie ma zwykle około 30-40°C, a czasem do 45°C.
- Przy grzejnikach niskotemperaturowych często wystarcza prostszy obieg, jeśli źródło ciepła podaje właściwą temperaturę.
- W instalacji z CWU zwykle osobno rozpatruje się obieg ładujący zasobnik, a nie samą grupę do ogrzewania pomieszczeń.
- Najwięcej błędów wynika z złego doboru pompy, nieprawidłowego wpięcia i mieszania obiegów o różnych wymaganiach.

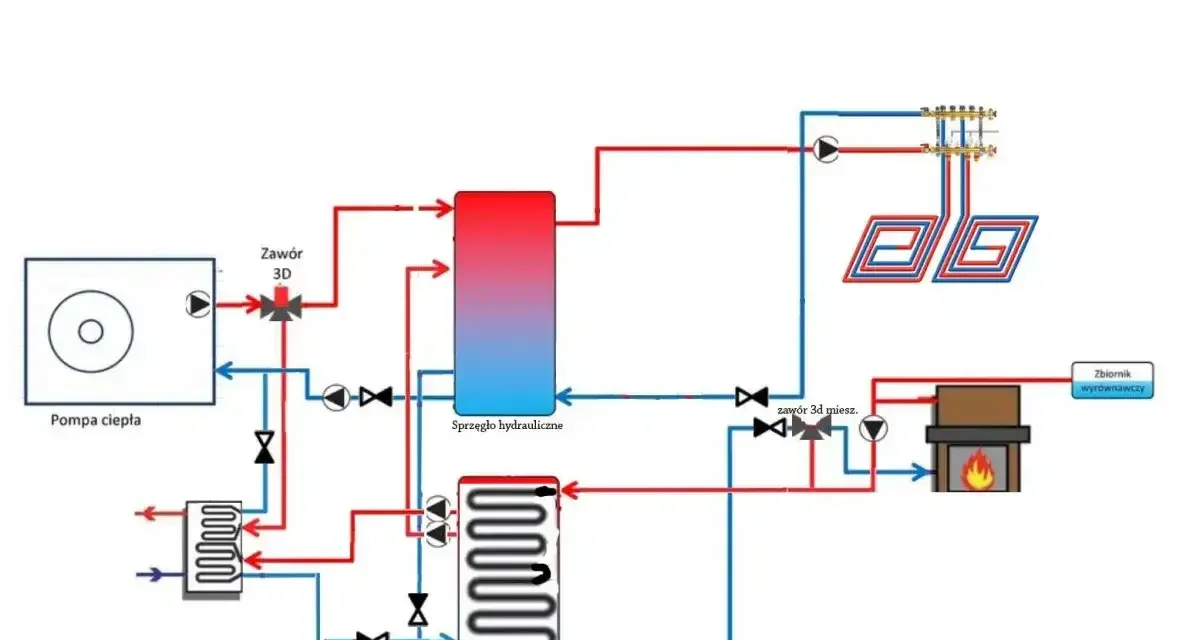

Jak czytać schemat grupy pompowej
Najprostszy schemat pokazuje drogę wody od źródła ciepła do odbiornika i z powrotem. W praktyce szukam na nim czterech rzeczy: skąd płynie zasilanie, gdzie jest pompa, czy układ miesza temperaturę i gdzie wraca czynnik.
- Źródło ciepła podaje wodę o określonej temperaturze.
- Pompa obiegowa wymusza przepływ przez rozdzielacz albo bezpośrednio do obiegu grzewczego.
- Zawór mieszający obniża temperaturę, jeśli instalacja wymaga chłodniejszego zasilania.
- Powrót wraca do źródła ciepła albo do sprzęgła hydraulicznego, jeśli instalacja jest bardziej rozbudowana.
Jeżeli na schemacie widzisz dodatkowo zawór zwrotny, termometry i zawory odcinające, to nie są ozdobniki. Zawór zwrotny zapobiega cofce, termometry pokazują, czy układ pracuje zgodnie z założeniami, a zawory odcinające pozwalają serwisować całość bez opróżniania połowy instalacji. W dobrze opisanym schemacie od razu widać, czy masz prosty obieg, czy zespół mieszający do niższej temperatury.
To właśnie od odczytania tego rysunku zależy, czy dalszy dobór będzie logiczny, więc od razu przechodzę do tego, z jakich elementów taki zestaw zwykle się składa.
Z czego składa się grupa pompowa i co robi każdy element
W gotowym zestawie komponenty są zwykle zebrane tak, żeby montaż był prostszy i mniej podatny na pomyłki. Nie każdy układ wygląda identycznie, ale najczęściej spotkasz te same podstawowe elementy.
| Element | Funkcja | Dlaczego ma znaczenie |
|---|---|---|
| Pompa obiegowa | Wymusza przepływ przez instalację | Bez niej woda nie pokona oporów pętli, rozdzielacza i armatury |
| Zawór mieszający | Domiesza chłodniejszy powrót do gorącego zasilania | Chroni podłogówkę i inne niskotemperaturowe obiegi przed przegrzaniem |
| Termometry | Pokazują temperaturę zasilania i powrotu | Ułatwiają ustawienie układu i szybkie wykrycie błędów |
| Zawory odcinające | Umożliwiają odseparowanie obiegu | Serwis i wymiana elementów są wtedy dużo prostsze |
| Zawór zwrotny | Blokuje niepożądany przepływ wsteczny | Zapobiega mieszaniu się obiegów i „kradzieży” przepływu przez inną pompę |
| Odpowietrznik | Usuwa powietrze z układu | Ogranicza szumy, zapowietrzenie i spadek wydajności |
| Izolacja lub obudowa | Ogranicza straty ciepła | Zmniejsza wychładzanie kotłowni i poprawia czytelność montażu |
Ja zwracam szczególną uwagę na zawór mieszający, bo to on najczęściej decyduje, czy grupa pracuje jako prosty przelot, czy jako zestaw do ochrony niższej temperatury. Właśnie od tego zależy, czy układ nada się do podłogówki, czy raczej do jednego obiegu grzejnikowego.
Kiedy już wiesz, co jest na rysunku, łatwiej odpowiedzieć na pytanie, w jakich sytuacjach taki zestaw jest naprawdę potrzebny.
Kiedy stosować wersję z mieszaczem, a kiedy prosty obieg wystarczy
Tu najczęściej pojawia się błąd zakupowy: ktoś chce „grupę pompową”, ale w praktyce potrzebuje konkretnego typu obiegu. Inna logika obowiązuje przy grzejnikach, inna przy podłogówce, a jeszcze inna przy układzie mieszanym.
| Typ układu | Najczęstsze zastosowanie | Co zwykle jest potrzebne | Uwaga praktyczna |
|---|---|---|---|
| Prosty obieg bez mieszania | Grzejniki w instalacji o zgodnej temperaturze pracy | Pompa, zawory odcinające, zabezpieczenie przed cofką | Ma sens, gdy źródło ciepła podaje temperaturę zgodną z odbiornikami |
| Obieg z mieszaczem | Ogrzewanie podłogowe | Pompa, zawór mieszający, termometry, często odpowietrznik | Podłogówka zwykle pracuje na około 30-40°C, czasem do 45°C |
| Układ mieszany | Dom z grzejnikami i podłogówką | Dwie strefy lub dwie grupy, czasem sprzęgło hydrauliczne | Każdy obieg powinien dostać własną temperaturę |
| Układ z automatyką pogodową | Nowoczesne źródła ciepła i większe domy | Mieszacz z siłownikiem, sterownik, czujnik zewnętrzny | Lepsza regulacja, ale też większa złożoność |
Dla grzejników niskotemperaturowych zwykle wystarcza zakres około 35-55°C, więc w wielu modernizacjach prostszy obieg bywa bardziej opłacalny niż rozbudowana automatyka. Przy podłogówce sprawa jest odwrotna: bez ograniczenia temperatury łatwo przegrzać posadzkę, a efekt nie poprawi komfortu, tylko podniesie rachunki. Jeśli instalacja łączy oba światy, nie próbuję załatwiać wszystkiego jedną pompą, bo to prawie zawsze kończy się kompromisem gorszym niż dwa osobne obiegi.
Sprzęgło hydrauliczne, czyli proste rozdzielenie obiegu źródła ciepła od obiegów odbiorczych, przydaje się wtedy, gdy kilka pomp ma pracować niezależnie i nie wchodzić sobie w drogę. Skoro w praktyce liczą się różne temperatury pracy, warto przejść do tego, jak taki układ współpracuje z ogrzewaniem domu i przygotowaniem CWU.
Jak ten układ współpracuje z ogrzewaniem domu i CWU
W domu jednorodzinnym obieg grzewczy i przygotowanie ciepłej wody użytkowej nie są tym samym zadaniem. Ogrzewanie pomieszczeń ma utrzymać stabilną temperaturę w budynku, a CWU ma dostarczyć wodę do kranu i prysznica w bezpiecznej, wygodnej temperaturze.
Dlatego w praktyce spotykam trzy typowe scenariusze:
- Grzejniki + zasobnik CWU - kocioł lub pompa ciepła zasila obieg grzewczy, a osobny układ ładuje zasobnik ciepłej wody.
- Podłogówka + zasobnik CWU - obieg podłogowy pracuje na niskiej temperaturze, a przygotowanie CWU odbywa się niezależnie, zwykle przez zawór przełączający albo pompę ładującą.
- Układ mieszany + CWU - najrozsądniej rozdzielić strefy, bo każda ma inne wymagania temperaturowe i inne tempo reakcji.
W przypadku CWU nie patrzę na grupę pompową tak samo jak na obieg grzewczy. Tu ważniejsze są: sprawne ładowanie zasobnika, ochrona przed zbyt wysoką temperaturą i sensowna automatyka sterownika. W większości domów przygotowanie CWU idzie osobnym torem, najczęściej przez pompę ładującą albo zawór przełączający, a nie przez klasyczny zestaw mieszający przy rozdzielaczu. Woda użytkowa zwykle trzyma się w zasobniku w okolicach 50-60°C, a okresowe wygrzewanie antybakteryjne może wymagać wyższej nastawy zgodnie z systemem.
To rozróżnienie jest ważne, bo mieszanie CWU z obiegiem ogrzewania bez wyraźnego schematu prawie zawsze robi więcej szkody niż pożytku. A kiedy system jest już źle złożony, najczęściej wychodzą błędy, których dałoby się uniknąć na etapie montażu.
Najczęstsze błędy, które psują pracę instalacji
Przy takich układach nie przegrywa się zwykle z samą technologią, tylko z detalami. Z doświadczenia wiem, że kilka powtarzalnych pomyłek potrafi obniżyć komfort bardziej niż słaba jakość samego źródła ciepła.
- Brak zaworu mieszającego przy podłogówce - to najprostsza droga do przegrzewania posadzki i niestabilnej pracy obiegu.
- Źle dobrana pompa - za słaba nie pokona oporów instalacji, za mocna może powodować hałas i niepotrzebne zużycie energii.
- Zły kierunek przepływu - montaż „na odwrót” potrafi całkowicie zaburzyć pracę zaworu i logikę sterowania.
- Brak odpowietrzenia - powietrze w układzie obniża przepływ, generuje szumy i utrudnia równomierne grzanie.
- Ignorowanie temperatur różnych obiegów - grzejniki i podłogówka nie powinny działać jak jeden, wspólny układ bez regulacji.
- Za ciasna kotłownia - brak miejsca na zawory serwisowe i izolację oznacza później trudny serwis oraz większe straty ciepła.
Najbardziej zdradliwy błąd to taki, który „na pierwszy rzut oka działa”. Instalacja może grzać, ale robić to nierówno, głośno i drożej niż powinna. Właśnie dlatego sam schemat trzeba czytać nie tylko jako rysunek, lecz jako plan pracy całej kotłowni.
Na tym etapie naturalnie pojawia się pytanie, jak dobrać zestaw, żeby uniknąć takich problemów już na starcie.
Jak dobrać zestaw do własnej kotłowni
Dobór zaczynam od prostego pytania: ile obiegów ma obsłużyć instalacja i jaką temperaturę ma dostać każdy z nich. Dopiero potem patrzę na producenta, wygląd obudowy czy dodatkowe funkcje. W praktyce kolejność jest ważna, bo ładnie wyglądający zestaw nie naprawi złego projektu.
| Co sprawdzić | Po co to robić | Praktyczna wskazówka |
|---|---|---|
| Rodzaj źródła ciepła | Inaczej pracuje kocioł, inaczej pompa ciepła, a inaczej układ z buforem | Źródło ma narzucić logikę pracy, nie odwrotnie |
| Liczba obiegów | Decyduje o tym, czy wystarczy jedna grupa, czy potrzebne są dwie strefy | Przy podłogówce i grzejnikach zwykle planuję osobne obiegi |
| Temperatura zasilania | Pokazuje, czy potrzebne jest mieszanie | Podłogówka wymaga niższej temperatury niż grzejniki |
| Wydajność pompy | Ma zapewnić przepływ przy rzeczywistych oporach instalacji | Nie kupuj „na zapas”; lepiej dobrać pompę pod konkretny układ |
| Układ po lewej lub prawej stronie | Ma znaczenie przy montażu przy rozdzielaczu i w kotłowni | Sprawdź, czy wybrana wersja pasuje do planu rur |
| Możliwość automatyki | Przydaje się, jeśli chcesz sterowania pogodowego lub siłownika | W prostym domu nie zawsze potrzebujesz pełnej automatyzacji |
Jeżeli masz już projekt instalacji, porównuję go z realnym miejscem montażu. Często dopiero wtedy wychodzi, czy potrzebny jest rozdzielacz, sprzęgło hydrauliczne albo osobny zestaw dla podłogówki. Dobrze dobrana grupa pompowa nie ma „robić wrażenia” - ma po prostu utrzymać właściwy przepływ i temperaturę bez walki z resztą instalacji.
Gdy wszystko jest już dobrane, zostaje jeszcze jedna rzecz: przygotować montaż tak, żeby po pierwszym sezonie nie wracać do poprawek.
Co sprawdzić przed montażem, żeby nie poprawiać wszystkiego po sezonie
Zanim zestaw trafi do kotłowni, zawsze sprawdzam trzy rzeczy: dostęp do serwisu, zgodność hydrauliki ze schematem i miejsce na przyszłą rozbudowę. To brzmi prosto, ale właśnie tu oszczędza się najwięcej nerwów.
- Zostaw wolną przestrzeń wokół grupy, żeby dało się odczytać termometry i odkręcić zawory.
- Upewnij się, że izolacja rur nie koliduje z armaturą i nie zasłania elementów regulacyjnych.
- Przewidź miejsce na odpowietrzanie, bo powietrze w pierwszych tygodniach pracy pojawia się częściej, niż wielu osobom się wydaje.
- Jeśli planujesz kiedyś drugi obieg, od razu zostaw przestrzeń na dodatkową grupę albo sprzęgło.
- Sprawdź, czy sterowanie źródła ciepła i obiegu mieszającego nie będzie się wzajemnie gryźć.
Ja zawsze wolę prosty, czytelny układ niż przeładowaną kotłownię z kilkoma półśrodkami. W ogrzewaniu domu najwięcej daje porządek: właściwa temperatura dla właściwego obiegu, łatwy serwis i schemat, który da się zrozumieć bez zgadywania. Jeśli te trzy warunki są spełnione, instalacja pracuje stabilniej, ciszej i zwykle taniej w eksploatacji.
