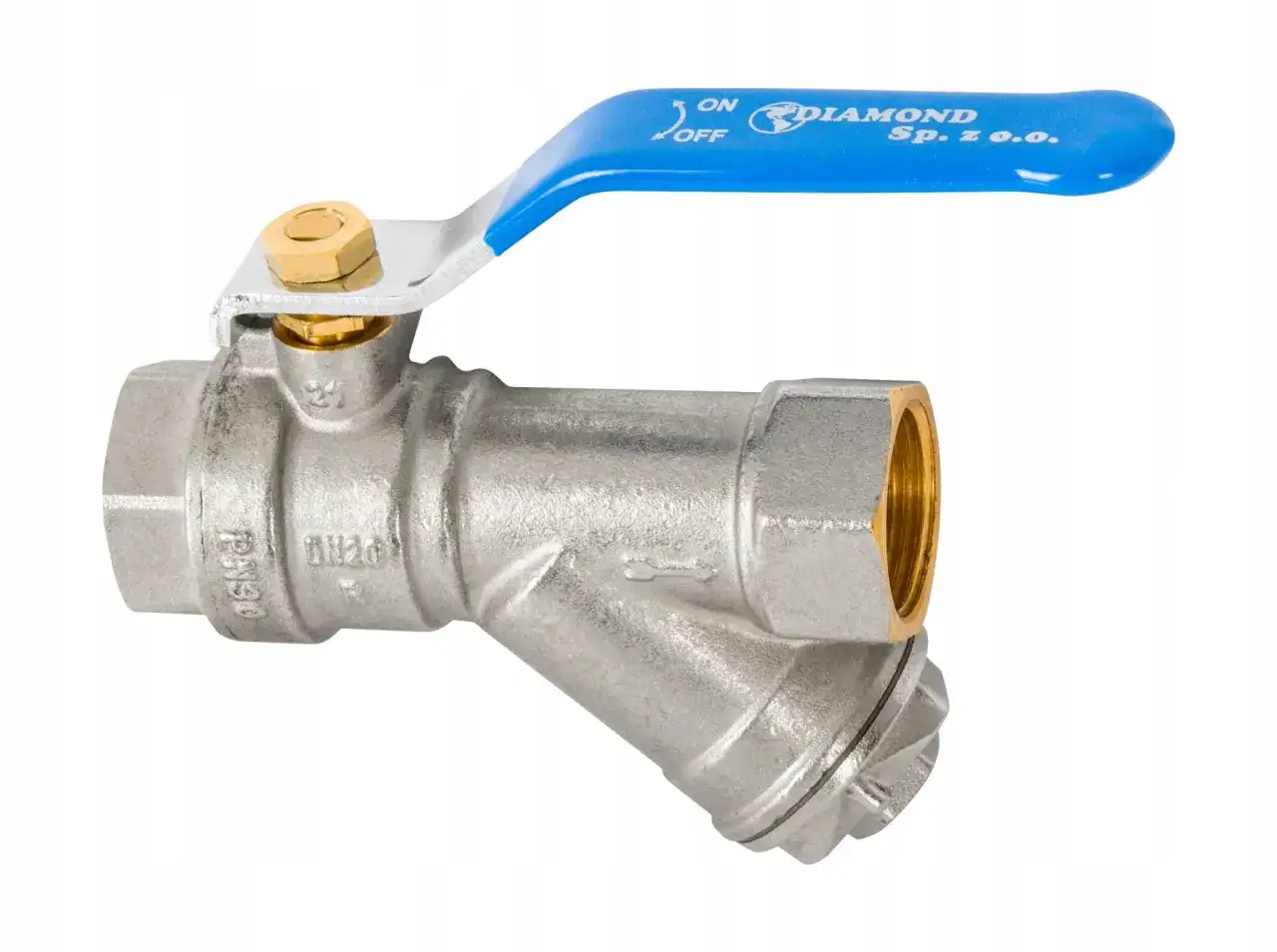

W praktyce zawór kulowy z filtrem 1 cal łączy dwie rzeczy, które w kotłowni mają znaczenie od razu: odcięcie przepływu i podstawową ochronę przed zanieczyszczeniami. Przy instalacji CO, podłączeniu pompy albo na obiegu CWU taki element może ograniczyć ryzyko zapchania pompy, przytkania wymiennika i niepotrzebnego serwisu. Poniżej rozkładam temat na czynniki pierwsze: kiedy to rozwiązanie ma sens, jak dobrać parametry i kiedy lepiej wybrać inny typ zabezpieczenia.
To rozwiązanie ma sens wtedy, gdy chcesz chronić obieg bez dokładania osobnych elementów i zbędnych połączeń
- Rozmiar 1 cal to najczęściej G1 / DN25, więc pasuje do wielu odcinków przy kotle, pompie i rozdzielaczu.
- Filtr zatrzymuje przede wszystkim piasek, rdzę, opiłki i resztki montażowe, ale nie zastępuje separatora magnetycznego.
- W instalacjach CO i CWU trzeba sprawdzić ciśnienie nominalne, temperaturę pracy i materiał korpusu.
- Do wody użytkowej potrzebny jest model dopuszczony do kontaktu z wodą pitną.
- Montaż zgodny ze strzałką przepływu i z dostępem do czyszczenia jest równie ważny jak sama specyfikacja.
Jak ten element pracuje w instalacji grzewczej i CWU

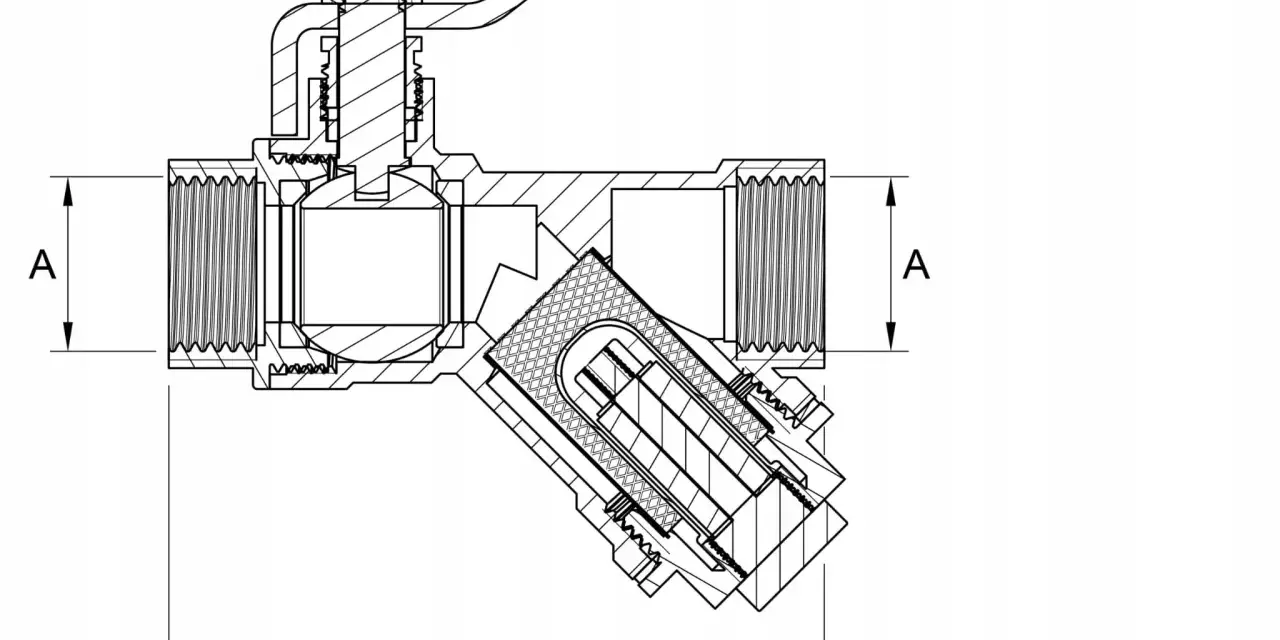

Taki zawór nie jest zwykłym odcięciem. W jednym korpusie dostajesz kulę zamykającą przepływ oraz filtr siatkowy, który wyłapuje to, co w wodzie robi największy bałagan: piasek, drobne opiłki, resztki pakuł, łuszczącą się korozję i inne cząstki po płukaniu instalacji. W praktyce to ważne szczególnie tam, gdzie pracuje pompa obiegowa, zawór regulacyjny albo wymiennik ciepła, bo właśnie te elementy najgorzej znoszą brud w obiegu.
Trzeba jednak jasno powiedzieć jedno: to nie jest filtr dokładny. Siatka przechwytuje większe zanieczyszczenia, zwykle od około 0,4-0,5 mm wzwyż, ale nie zatrzyma wszystkiego. Jeżeli w układzie pojawia się magnetyt, czyli czarny szlam z korozji, zwykły filtr siatkowy może nie wystarczyć. Wtedy sensowniejsze bywa dołożenie separatora zanieczyszczeń albo modelu z magnesem. To szczególnie ważne przy nowoczesnych źródłach ciepła i układach modernizowanych, gdzie zanieczyszczenia są drobniejsze, ale bardziej kłopotliwe.
Ja patrzę na ten element jak na pierwszy poziom ochrony. Dobrze dobrany odciąża instalację, ale nie rozwiązuje wszystkich problemów z wodą w obiegu. I właśnie dlatego dobór ma większe znaczenie niż sama nazwa produktu.
Skoro wiadomo już, co ten zawór robi, warto sprawdzić, po czym rozpoznać model, który rzeczywiście pasuje do instalacji, a nie tylko dobrze wygląda w sklepie.
Jak wybrać model, który pasuje do twojej instalacji
Przy zakupie nie zaczynam od marki, tylko od parametrów. W tej klasie produktów różnice bywają niby małe, ale potem wychodzą w montażu albo przy pierwszym czyszczeniu. Poniżej zebrałem najważniejsze rzeczy, na które zwracam uwagę przy CO i CWU.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Przyłącze | Najczęściej G1 / DN25, w wersji GW lub GZ zgodnie z instalacją | Źle dobrany gwint kończy się redukcjami i dodatkowymi połączeniami |
| Ciśnienie | PN16 to minimum, często spotyka się też PN25 | W domu jest zwykle zapas, ale przy wyższej temperaturze dopuszczalne ciśnienie spada |
| Temperatura | W praktyce 100-120°C, zależnie od modelu | CO i CWU potrafią pracować gorąco, więc słabszy zawór szybko pokazuje ograniczenia |
| Materiał korpusu | Mosiądz, często niklowany; do wody użytkowej najlepiej wersja zgodna z wodą pitną | Wpływa na trwałość, odporność na korozję i bezpieczeństwo użytkowe |
| Typ filtra | Siatka mechaniczna albo wersja z magnesem | Magnes ma sens, gdy w instalacji pojawia się magnetyt i drobny szlam |
| Atest i deklaracje | Model dopuszczony do kontaktu z wodą pitną, jeśli idzie na CWU | Bez tego lepiej nie montować go na obiegu użytkowym |
Jeśli miałbym doradzić jedną rzecz z doświadczenia, to powiedziałbym tak: do CWU nie kupuje się „byle mosiądzu”. Tu liczy się zgodność materiałowa, sensowny zakres temperatur i łatwość serwisu. Warto też sprawdzić, czy filtr nie będzie kolidował z innymi elementami przyłącza, bo w ciasnej kotłowni każdy centymetr ma znaczenie.
W praktyce dobrze jest od razu zadać sobie pytanie: czy ten zawór ma tylko odcinać przepływ, czy ma też realnie chronić pompę albo wymiennik? Od odpowiedzi zależy, czy wystarczy klasyczny filtr siatkowy, czy lepiej iść krok dalej.
Montaż i czyszczenie, żeby filtr nie zaczął dusić przepływu
Przy montażu patrzę najpierw na dwie rzeczy: kierunek przepływu i miejsce na serwis. Strzałka na korpusie nie jest ozdobą, a komora filtra musi być ustawiona tak, żeby zanieczyszczenia mogły opadać do osadnika. Jeżeli zawór schowasz za rurami albo przy samej ścianie, czyszczenie po sezonie zamieni się w niewygodną gimnastykę.
- Ustaw element zgodnie ze strzałką przepływu na korpusie.
- Zapewnij dostęp do korka albo pokrywy osadnika.
- Nie skręcaj połączeń pod naprężeniem, bo z czasem pojawiają się mikronieszczelności.
- Po pierwszym uruchomieniu sprawdź, czy filtr nie zbiera nadmiaru osadu.
- Czyść wkład przynajmniej raz w roku, a przy nowych instalacjach lub mocno zabrudzonym obiegu nawet częściej.
Jeśli po czyszczeniu przepływ dalej jest słaby, to sygnał, że problemem nie jest już tylko siatka, ale cały obieg. Wtedy przechodzę do porównania z innymi sposobami ochrony instalacji, bo samo mycie filtra nie zawsze wystarczy.
Czy lepszy będzie jeden zintegrowany element, czy osobny zawór i filtr
To pytanie pojawia się częściej, niż mogłoby się wydawać, i dobrze, bo tutaj nie ma odpowiedzi uniwersalnej. Zintegrowany element oszczędza miejsce i ogranicza liczbę połączeń, a to zwykle zmniejsza ryzyko przecieków. Osobny zawór i osobny filtr dają z kolei większą elastyczność przy serwisie i wymianie części. Trzecia opcja, czyli separator magnetyczny, wchodzi do gry tam, gdzie zanieczyszczenia są drobniejsze i bardziej agresywne dla instalacji.
| Rozwiązanie | Plusy | Minusy | Kiedy wybrać |
|---|---|---|---|
| Zawór z filtrem w jednym korpusie | Mniej połączeń, mniej miejsca, prostszy montaż | Mniej elastyczny przy serwisie niż układ rozdzielony | Gdy kotłownia jest ciasna, a liczy się prostota i szybkie odcięcie obiegu |
| Osobny zawór i osobny filtr | Łatwiejsza wymiana i większa swoboda konfiguracji | Więcej miejsc potencjalnego przecieku, więcej miejsca na montaż | Gdy chcesz dopasować każdy element osobno albo masz już część armatury |
| Separator zanieczyszczeń z magnesem | Lepszy przy drobnym szlamie i magnetycie, szczególnie w nowoczesnych układach | Droższy i zwykle większy | Gdy instalacja ma pompę ciepła, wymiennik płytowy albo była modernizowana |
Ja najczęściej wybieram wersję zintegrowaną tam, gdzie miejsce jest ograniczone i potrzebuję szybkiego, praktycznego zabezpieczenia. Jeśli jednak obieg pracuje z pompą ciepła albo widać w nim dużo osadów metalicznych, nie udaję, że zwykły filtr siatkowy załatwi temat. W takich układach wyżej stawiam separator magnetyczny albo przynajmniej model z dodatkowym wychwytem cząstek ferromagnetycznych.
To prowadzi do ostatniej kwestii, czyli pieniędzy. Cena bywa ważna, ale w tej kategorii dużo częściej przepłaca się nie za sam produkt, tylko za zły wybór konfiguracji.
Ile to kosztuje i kiedy zakup naprawdę się opłaca
W zebranych ofertach sklepów instalacyjnych 1-calowy zawór z filtrem pojawia się zwykle w okolicach 50-90 zł. Sam zawór kulowy 1" potrafi kosztować mniej więcej 27-92 zł, a osobny filtr skośny 1" około 23-47 zł. To pokazuje ważną rzecz: sam zakup nie jest tu jedynym argumentem, bo przy wyborze liczy się też liczba połączeń, łatwość serwisu i to, ile miejsca masz przy kotle albo pompie.
Jeżeli masz nową kotłownię i chcesz zamknąć temat w jednym, zwartym elemencie, dopłata do zintegrowanego rozwiązania bywa sensowna. Jeżeli natomiast instalacja jest już częściowo zbudowana, a ty wymieniasz tylko jeden fragment, czasem bardziej opłaca się kupić sam filtr albo sam zawór i dobrać resztę pod istniejący układ. W praktyce ważniejsze od samej ceny zakupu jest to, czy po sezonie będziesz miał do czego podejść z kluczem i czy czyszczenie zajmie trzy minuty, czy pół godziny.
Przy CWU dorzuciłbym jeszcze jedną zasadę: jeśli to obieg z wodą użytkową, nie oszczędzaj na zgodności materiałowej. Tanie rozwiązanie bez właściwych dopuszczeń może wyglądać podobnie, ale w dłuższym czasie robi więcej problemów niż pożytku.
Co sprawdziłbym przed zamówieniem do kotłowni
Gdybym miał zamawiać taki element do domu, zrobiłbym szybki przegląd pięciu rzeczy. To oszczędza pomyłek, które potem zwykle wychodzą dopiero podczas montażu.
- Czy gwint i wymiar naprawdę pasują do odcinka, na którym ma pracować zawór.
- Czy produkt ma parametry odpowiednie dla CO lub CWU, a nie tylko „ogólnie do wody”.
- Czy przy obiegu wody użytkowej jest wymagana zgodność z wodą pitną.
- Czy przy filtrze zostawiono miejsce na odkręcenie osadnika i okresowe czyszczenie.
- Czy w układzie nie ma sygnałów, że zwykły filtr siatkowy będzie za słaby i lepiej od razu wybrać wersję z magnesem albo separator.
Jeżeli te punkty się zgadzają, taki zawór staje się bardzo praktycznym zabezpieczeniem instalacji, a nie kolejnym przypadkowym elementem w kotłowni. W dobrze dobranym obiegu naprawdę pomaga utrzymać przepływ, ograniczyć zabrudzenia i zmniejszyć liczbę serwisowych niespodzianek.
