Złącze MC4 to jeden z tych drobnych elementów instalacji fotowoltaicznej, które decydują o jej bezpieczeństwie bardziej, niż sugeruje rozmiar. W praktyce odpowiada za szybkie, szczelne i stabilne połączenie przewodów DC, więc przy jego wyborze liczą się nie tylko sam kształt wtyku i gniazda, ale też przekrój kabla, certyfikacja, szczelność i zgodność z resztą osprzętu. Poniżej rozkładam temat na czynniki pierwsze: od działania, przez dobór i montaż, po błędy, które najczęściej kosztują najwięcej.
Najważniejsze zasady wyboru i montażu złączy PV
- W instalacji PV najważniejsze są zgodność serii, właściwy przekrój przewodu i poprawny zacisk, a nie sam wygląd złącza.
- W oryginalnych rozwiązaniach spotyka się parametry rzędu 1100 V DC po stronie IEC, 1500 V DC po stronie UL, zakres temperatur od -40 do +85°C i ochronę IP65/IP68 po złączeniu.
- Nie warto łączyć przypadkowych marek tylko dlatego, że elementy fizycznie pasują.
- Za komplet podstawowych złączy zwykle zapłacisz kilka złotych za parę, ale oszczędność na tym elemencie bywa pozorna.
- Najczęstsze problemy to słaby zacisk, zły dobór przewodu, naprężenie kabla i brak kontroli po montażu.
Co to jest i dlaczego to złącze ma tak duże znaczenie

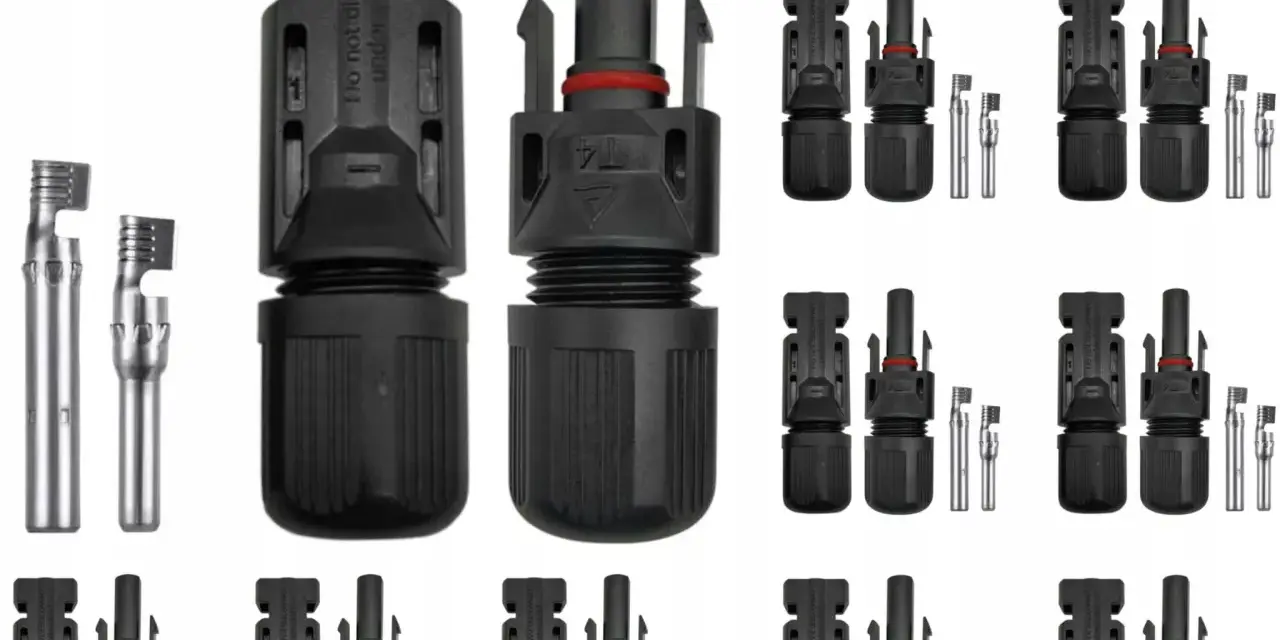

W instalacji PV złącze MC4 jest po prostu standardowym sposobem łączenia przewodów po stronie prądu stałego. Spotykam je przy modułach fotowoltaicznych, optymalizatorach, mikroinwerterach, puszkach łączeniowych i przewodach przed wejściem do falownika. To właśnie ono ma utrzymać niski opór styku, nie dopuścić wilgoci i wytrzymać lata pracy na dachu, gdzie kabel pracuje razem z konstrukcją, wiatrem i zmianami temperatury.
W teorii wygląda to banalnie: wtyk, gniazdo, klik i gotowe. W praktyce każdy słaby styk w obwodzie DC staje się miejscem strat energii i lokalnego grzania. Dlatego patrzę na ten element nie jak na „drobny konektor”, tylko jak na punkt krytyczny całego stringu. Jeśli tu pojawi się luz, korozja albo niekompatybilność, problem zwykle nie ujawnia się od razu, tylko po czasie, gdy naprawa jest już droższa i bardziej kłopotliwa.
W dokumentacji producentów znajdziesz też konkretne parametry użytkowe. Dla oryginalnego rozwiązania są to m.in. zakres pracy od -40 do +85°C, ochrona IP65/IP68 po złączeniu i bardzo niski opór styku, rzędu 0,25 mΩ. To właśnie takie liczby pokazują, że mówimy o elemencie projektowanym do pracy w trudnym środowisku, a nie o zwykłej szybkozłączce. Gdy już wiadomo, po co ono jest, sensownie przejść do tego, jak wybrać właściwy wariant do przewodu i napięcia instalacji.
Jak dobrać właściwy wariant do przewodu i parametrów instalacji
Największy błąd przy zakupie polega na tym, że ktoś patrzy tylko na nazwę „MC4”, a pomija resztę specyfikacji. Ja zawsze sprawdzam trzy rzeczy: przekrój przewodu, dopuszczalne napięcie oraz to, czy dany model jest przeznaczony do konkretnej serii złącz. W fotowoltaice to nie są szczegóły, tylko warunki konieczne.
| Parametr | Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|---|
| Napięcie DC | Najczęściej 1000 V, 1100 V lub 1500 V, zależnie od wersji | Jeśli złącze nie ma zapasu napięciowego, nie nadaje się do danej instalacji stringowej. |
| Przekrój przewodu | Typowo 2,5, 4, 6 mm², a w części wersji także 10 mm² | Za mały albo za duży przekrój powoduje słaby zacisk i wyższy opór styku. |
| Stopień ochrony | Po złączeniu najczęściej IP65/IP68 | To ważne na dachu i w instalacjach narażonych na deszcz, kurz i kondensację. |
| Zakres temperatury | W praktyce szeroki zakres, często od -40 do +85°C | Na dachu złącze pracuje w pełnym słońcu i zimą, więc odporność termiczna ma znaczenie. |
| Opór styku | Im niższy, tym lepiej; w dokumentacji oryginałów pojawiają się wartości około 0,25 mΩ | Niski opór oznacza mniejsze straty i mniejsze ryzyko lokalnego nagrzewania. |
W praktyce przy domowej instalacji często spotykam przewody 4 i 6 mm², bo to rozsądny kompromis między elastycznością, wytrzymałością i obciążalnością prądową. Jeśli system pracuje na wyższym napięciu albo w bardziej wymagającym układzie, rośnie znaczenie certyfikacji i tego, czy dany komplet naprawdę przewidziano do 1500 V DC. Właśnie dlatego nie kupuję „na oko”, tylko pod konkretne parametry stringu.
MC4 i MC4-Evo 2 nie są tym samym
W rodzinie rozwiązań spotkasz nie tylko klasyczny wariant, ale też nowsze odmiany, takie jak MC4-Evo 2. To ważne, bo łatwo założyć, że „skoro wygląda podobnie, to będzie pasować”. W rzeczywistości nowsze wersje bywają projektowane pod wyższe napięcia, wyższy prąd albo trudniejsze warunki środowiskowe.
Ja traktuję to tak: jeśli producent przewidział konkretną rodzinę i konkretną zgodność, można się tego trzymać. Jeśli natomiast ktoś chce łączyć przypadkowe elementy tylko dlatego, że „wchodzą”, to już jest ryzyko, nie oszczędność. To prowadzi prosto do montażu, bo nawet najlepiej dobrany model można zepsuć na etapie zacisku.
Jak montuję je poprawnie, żeby nie zrobić sobie problemu na lata
Poprawny montaż zaczyna się jeszcze przed zaciskarką. Najpierw sprawdzam, czy przewód jest przewidziany do pracy w PV, czy ma odpowiedni przekrój i czy jego izolacja pasuje do danego konektora. Potem odcinam kabel równo, bez miażdżenia żyły, i zdejmuję izolację na długość zgodną z instrukcją producenta. Zbyt krótkie odizolowanie osłabia styk, a zbyt długie może zostawić odsłonięty fragment żyły wewnątrz obudowy.
- Dobieram właściwy przewód i złącze z tej samej specyfikacji.
- Odcinam przewód równo, bez uszkadzania żył.
- Odizolowuję kabel tylko na zalecaną długość.
- Zaciskam styk dedykowaną zaciskarką, a nie kombinuję uniwersalnym narzędziem.
- Wykonuję kontrolę pociągnięciem, żeby upewnić się, że żyła siedzi pewnie.
- Wsuwam kontakt do korpusu aż do wyraźnego zablokowania.
- Łączę tylko pasującą parę i sprawdzam, czy uszczelnienie jest czyste oraz nieuszkodzone.
Najbardziej nie lubię dwóch skrótów, bo oba wracają później jako awaria: lutowania zamiast zacisku oraz wciskania połączenia „na siłę”. Lutowane końcówki w PV źle znoszą cykle termiczne, a niedociśnięty styk zaczyna pracować jak grzałka. W praktyce jedna niedokładność na etapie montażu potrafi skrócić życie całego połączenia bardziej niż przeciętna pogoda na dachu.
Warto też pamiętać, że przy demontażu nie rozłączam złącza przypadkowym śrubokrętem ani szarpaniem za kabel. Jeśli dany system wymaga narzędzia do zwolnienia blokady, używam właściwego rozwiązania. Samo „da się rozpiąć ręką” nie oznacza, że tak powinno się to robić codziennie. Po montażu przechodzę więc do sprawdzenia rzeczy, które najczęściej psują instalację już po uruchomieniu.
Najczęstsze błędy, które prowadzą do grzania i strat
W fotowoltaice większość problemów z tymi złączami nie wynika z samej technologii, tylko z błędnego doboru albo niedbałego montażu. Najczęściej widzę cztery scenariusze: mieszanie różnych marek, zły zacisk, naprężony przewód i uszkodzone uszczelnienie. Każdy z nich wydaje się drobiazgiem, dopóki połączenie nie zaczyna się grzać albo nie pojawią się ślady przebarwienia.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Połączenie jest wyraźnie cieplejsze niż pozostałe | Słaby zacisk, niezgodna para, zbyt mały przekrój przewodu | Wyłączam string i sprawdzam zgodność elementów oraz jakość zacisku. |
| Przebarwienia, osmalenie, zapach spalenizny | Długotrwałe grzanie styku lub iskrzenie | Połączenie wymieniam, nie próbuję go „ratować”. |
| Wilgoć lub zabrudzenie wewnątrz | Uszkodzona uszczelka, niewłaściwe spasowanie, zły montaż | Sprawdzam kompletność i wymieniam element, jeśli szczelność jest wątpliwa. |
| Luz na kablu | Za krótko zaciśnięta żyła albo zbyt mocne naprężenie przewodu | Odciążam kabel i poprawiam zakończenie zgodnie z instrukcją. |
Na dachu problem potrafi zrobić również mechanika. Kabel nie powinien wisieć na samym złączu, ocierać o krawędź konstrukcji ani pracować przy każdym podmuchu wiatru. Z czasem takie naprężenie niszczy styk od środka, choć na pierwszy rzut oka wszystko wygląda poprawnie. Z tych właśnie powodów nie ignoruję drobnych różnic temperatury ani śladów odbarwienia przy przeglądzie instalacji.
To prowadzi do pytania, czy warto oszczędzać na tańszych zamiennikach i jak rozumieć zgodność między markami.
Oryginał, zamiennik i zgodność między markami
Tu najłatwiej wpaść w pułapkę pozornego dopasowania. Dwa elementy mogą fizycznie się połączyć, a mimo to nie tworzyć bezpiecznej pary na lata. Według Stäubli łączenie elementów różnych producentów nie jest zalecane, bo cross-mating może prowadzić do kosztownych uszkodzeń i problemów eksploatacyjnych. I właśnie dlatego nie oceniam złącza po tym, czy „weszło”, tylko po tym, czy jest to zgodna i przewidziana para.
| Kryterium | Oryginał lub markowy komplet | Tani zamiennik |
|---|---|---|
| Zgodność | Zwykle jasna dokumentacja i określona seria | Często tylko deklaracja podobieństwa |
| Parametry | Opisane napięcie, prąd, temperatura i szczelność | Nierówna jakość opisu lub brak pełnych danych |
| Ryzyko problemów | Niskie przy prawidłowym montażu | Większe, zwłaszcza przy mieszaniu marek |
| Cena | Wyższa, ale zwykle lepiej uzasadniona | Niższa na starcie, ale nie zawsze tańsza w całym cyklu życia |
| Zastosowanie | Nowa instalacja, dach, modernizacja, długie użytkowanie | Tylko wtedy, gdy zgodność jest jednoznacznie potwierdzona |
W rodzinach jednego producenta znajdziesz też elementy projektowane pod wzajemną współpracę, ale to nie jest zaproszenie do dowolnego mieszania wszystkiego z wszystkim. W praktyce patrzę na oznaczenia, kartę katalogową i kompletność pary, a nie na ogólne hasło „compatible”. Jeśli producent nie daje jasnej zgodności, wolę nie ryzykować. Na tym tle dobrze widać też, ile realnie kosztuje taki osprzęt i kiedy wymiana staje się po prostu rozsądna.
Ile to kosztuje i kiedy lepiej wymienić połączenie
Na polskim rynku podstawowe komplety złączy kosztują zwykle kilka złotych za parę. Widziałem oferty od około 2,5 zł do 6,3 zł za komplet, zależnie od sklepu, deklarowanych parametrów i producenta. To niewielki koszt w porównaniu z wejściem na dach, diagnozą awarii albo utratą części uzysku z całego stringu. Właśnie dlatego nie traktuję tego elementu jako miejsca do agresywnego cięcia budżetu.
Połączenie wymieniam bez dyskusji, jeśli widzę choć jeden z tych sygnałów:
- przebarwienia, ślady przegrzania albo osmalenia,
- pękniętą obudowę lub uszkodzoną uszczelkę,
- luz na kablu albo zbyt małą siłę trzymania styku,
- ślad wody, wilgoci lub brudu wewnątrz,
- wątpliwość co do producenta albo zgodności z resztą instalacji.
Jeśli instalacja ma pracować przez dwie lub trzy dekady, wymiana pary złączy jest tańsza niż późniejsza naprawa po dachu. Z mojego doświadczenia wynika też, że najbardziej opłaca się kupić od razu kilka dodatkowych kompletów z tej samej serii, bo później trudniej o identyczny model. Kiedy już wiem, co kupuję, zostaje ostatni praktyczny etap: odbiór i szybka kontrola po uruchomieniu.
Co sprawdzam przed odbiorem instalacji i po pierwszych miesiącach pracy
Na finiszu nie szukam już fajerwerków, tylko prostych potwierdzeń, że wszystko jest zrobione konsekwentnie. Sprawdzam, czy wszystkie połączenia w danym obwodzie są z jednej serii, czy przewody nie wiszą na stykach i czy po zamknięciu osłon nic nie jest naprężone. Dobrą praktyką jest też dokumentacja zdjęciowa przed zamknięciem tras kablowych, bo później oszczędza czas przy serwisie.
- zgodność serii i producenta obu połówek połączenia,
- prawidłowy przekrój przewodu względem zastosowanego styku,
- pewne zablokowanie złącza po zaciśnięciu,
- brak naprężenia kabla i kontaktu z ostrymi krawędziami,
- brak śladów grzania po pierwszym okresie pracy, najlepiej sprawdzony również termowizyjnie,
- opisane stringi i odłożony zapas kilku kompletów tej samej serii.
Jeżeli miałbym zostawić jedną praktyczną zasadę, to byłaby prosta: w fotowoltaice lepiej mieć mniej połączeń, ale pewnych, niż dużo tanich i przypadkowych. Przy doborze patrzę na zgodność serii, przekrój przewodu, dokumentację i jakość zacisku, bo to właśnie te cztery rzeczy najczęściej decydują o tym, czy instalacja będzie pracować spokojnie przez lata.
