Schemat podłączenia pompy ciepła z buforem - kiedy naprawdę ma sens?

13 czerwca 2026

Schemat podłączenia pompy ciepła z buforem c.o. i zasobnikiem c.w.u. w trybie grzania zimą.

Spis treści

Bufor w instalacji z pompą ciepła ma sens wtedy, gdy naprawdę stabilizuje hydraulikę systemu, a nie tylko podnosi koszt inwestycji. W tym artykule rozkładam na części schemat podłączenia pompy ciepła z buforem, pokazuję najważniejsze warianty, podpowiadam, jak dobrać pojemność i wyłapuję błędy, które najczęściej psują działanie całego układu. To praktyczny przewodnik dla osób planujących nową instalację i dla tych, którzy modernizują stary system grzewczy.

Najpierw oceń hydraulikę, potem dopiero litraż bufora

  • Bufor pomaga głównie wtedy, gdy instalacja ma mały zład, wiele stref albo grzejniki z częstym zamykaniem obiegów.
  • W nowym domu z dobrze zaprojektowaną podłogówką bufor często nie jest konieczny.
  • W domach jednorodzinnych najczęściej spotyka się zbiorniki od 40 do 500 l, a w praktyce najczęściej 100, 200 lub 300 l.
  • Za mały bufor powoduje taktowanie, a za duży zwiększa straty postojowe i koszt zakupu.
  • Najwięcej zależy od przepływu, czujników, izolacji rur i sposobu sterowania strefami, nie od samej pojemności zbiornika.
  • Orientacyjnie mały bufor 100 l kosztuje dziś ok. 850-2 070 zł, a większe modele 200-300 l zwykle mieszczą się w widełkach 1 500-4 000 zł bez montażu.

Kiedy bufor pomaga, a kiedy tylko podnosi koszt

Ja traktuję bufor jak narzędzie, nie obowiązek. Jego zadaniem jest zwiększenie zładu instalacji, czyli ilości wody krążącej w obiegu, a przez to uspokojenie pracy pompy ciepła. W praktyce ogranicza taktowanie, czyli krótkie, częste starty i zatrzymania sprężarki, które obniżają komfort i skracają żywotność układu.

Bufor zwykle ma sens w kilku scenariuszach: przy modernizacji starego domu z grzejnikami, przy instalacji z wieloma strefami grzewczymi, przy układzie hybrydowym oraz tam, gdzie producent wymaga minimalnej objętości wody w obiegu. Pomaga też wtedy, gdy część pętli potrafi się zamykać, a przepływ staje się niestabilny. W takim układzie zbiornik działa jak stabilizator, a nie jak magazyn energii w potocznym rozumieniu.

Inaczej jest w nowym domu z dobrze policzoną podłogówką. Wylewka sama ma dużą bezwładność cieplną, więc często zachowuje się jak naturalny bufor. Jeśli instalacja ma otwarte obiegi, poprawnie dobraną pompę obiegową i niską temperaturę zasilania, dokładanie zbiornika bywa po prostu zbędne. Najczęstszy błąd inwestora to kupowanie bufora na wszelki wypadek.

To prowadzi do kolejnego pytania: jeśli bufor jednak ma się pojawić, jak powinien być wpięty w instalację i co musi znaleźć się na schemacie?

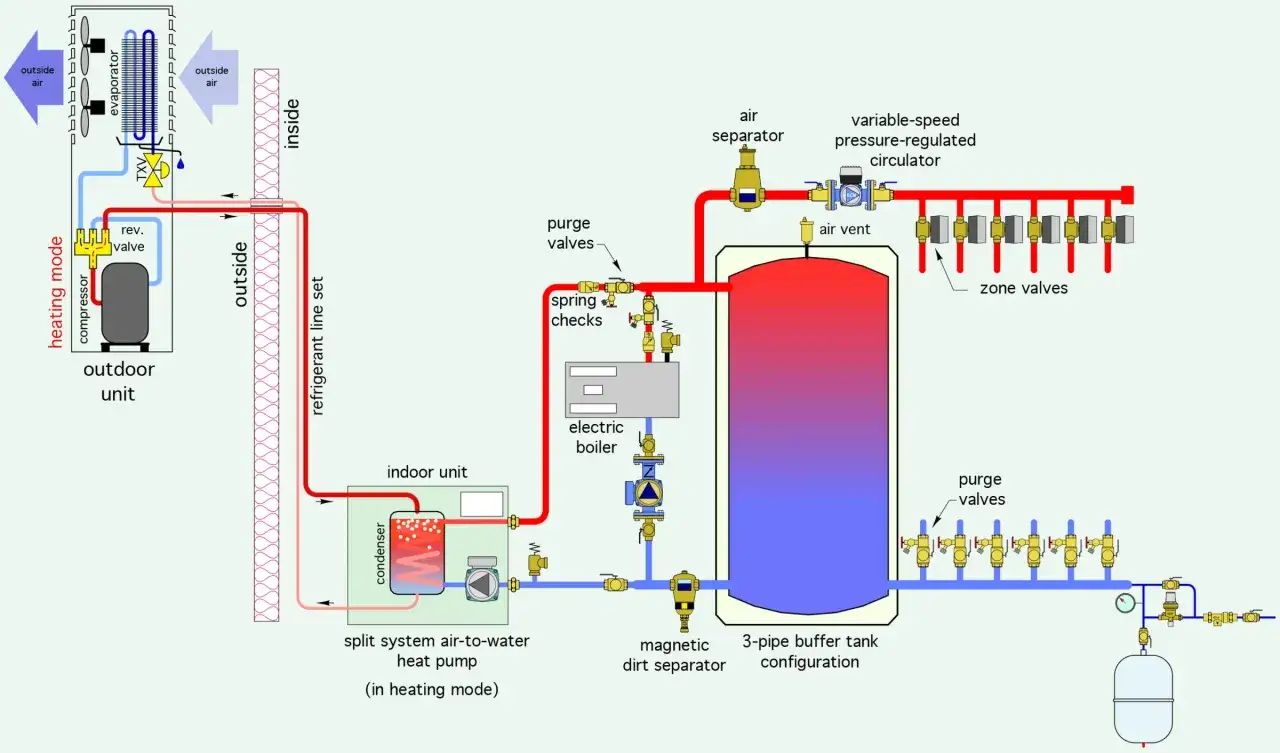

Schemat podłączenia pompy ciepła z buforem. Ukazuje system grzewczy z jednostką zewnętrzną, wewnętrzną, bojlerem elektrycznym i zasobnikiem buforowym.

Jak czytać układ hydrauliczny i co musi się w nim znaleźć

Na poprawnym schemacie nie chodzi tylko o sam zbiornik. Liczy się cała logika przepływu: skąd woda wypływa, gdzie wraca, kto steruje przepływem i w którym miejscu sterownik „widzi” temperaturę. Właśnie tu najczęściej robi się różnica między instalacją, która działa spokojnie przez lata, a taką, która wymaga ciągłych korekt.

Element Po co jest w układzie
Pompa ciepła Wytwarza ciepło i podaje je do obiegu grzewczego.
Bufor Zwiększa zład instalacji, stabilizuje temperaturę i pomaga ograniczyć częste starty sprężarki.
Pompa obiegowa Wymusza przepływ przez obiegi grzewcze, zwłaszcza gdy instalacja ma kilka stref.
Czujnik temperatury Informuje automatykę, kiedy uruchomić lub wyłączyć dogrzewanie.
Naczynie przeponowe i grupa bezpieczeństwa Chronią układ przed wzrostem ciśnienia i nadmiernym nagrzaniem.
Filtr siatkowy lub separator zanieczyszczeń Wyłapuje osady, które mogą uszkodzić pompę, wymiennik albo zawory.

W praktyce spotykam dwa podejścia. W pierwszym bufor pracuje w szeregu, czyli woda z pompy ciepła najpierw ładuje zbiornik, a instalacja pobiera z niego energię. W drugim działa jak sprzęgło hydrauliczne, czyli miejsce, w którym obieg źródła ciepła i obieg instalacji są rozdzielone, ale połączone po stronie wody. To rozwiązanie jest przydatne wtedy, gdy pompa ciepła i odbiorniki mają różne wymagania co do przepływu.

Duże znaczenie ma też położenie czujnika. Jeśli sterownik odczytuje temperaturę z niewłaściwego miejsca, instalacja zaczyna reagować z opóźnieniem albo zbyt nerwowo. To drobiazg tylko na papierze. W praktyce potrafi przesądzić o tym, czy pompa pracuje stabilnie, czy łapie niepotrzebne cykle start-stop. Gdy już ten układ jest jasny, można przejść do wyboru konkretnego wariantu podłączenia.

Jakie są najczęstsze warianty podłączenia

Z punktu widzenia hydrauliki najczęściej spotykam trzy konfiguracje. Każda ma sens, ale każda odpowiada na inny problem. Nie ma jednego „najlepszego” schematu dla wszystkich domów.

Wariant Kiedy ma sens Plusy Ograniczenia
Bufor w szeregu Gdy trzeba zwiększyć pojemność wodną i uspokoić pracę pompy. Prosta logika, łatwe sterowanie, dobre wsparcie przy odszranianiu. Jeśli zbiornik jest przewymiarowany, rosną straty postojowe.
Bufor jako separator hydrauliczny Gdy obieg źródła i obieg odbiorników mają różne przepływy. Rozdziela hydraulikę, ułatwia współpracę z kilkoma strefami. Wymaga poprawnego projektu i starannego ustawienia pomp.
Układ bez bufora Gdy instalacja ma wystarczający zład i stały, przewidywalny przepływ. Mniej elementów, niższy koszt, mniej strat ciepła. Nie wybacza błędów w doborze przepływu i automatyki.

W nowym budownictwie często najlepiej wypada układ bez dodatkowego zbiornika, o ile podłogówka jest dobrze podzielona, a przepływy są zrównoważone. W starszych domach z grzejnikami albo z wieloma termostatami pokojowymi bufor zaczyna mieć większy sens, bo pomaga utrzymać minimalny przepływ i ogranicza częste wyłączanie sprężarki. Z mojego doświadczenia wynika, że najwięcej problemów rodzi nie sam wybór wariantu, tylko próba użycia jednego schematu do zbyt wielu różnych budynków.

Skoro różne układy mają różne zastosowania, trzeba jeszcze odpowiedzieć na praktyczne pytanie: jak dobrać pojemność tak, żeby nie przepłacić i nie rozjechać pracy systemu?

Jak dobrać pojemność bufora do mocy i instalacji

W branży często pojawia się reguła kciuka: 50-100 litrów na 1 kW mocy grzewczej. Traktuję ją wyłącznie jako punkt wyjścia, nie uniwersalne prawo. Dla jednych instalacji to będzie za dużo, dla innych za mało. Ostatecznie liczy się nie sama moc pompy, tylko minimalny wymagany przepływ, liczba stref, rodzaj odbiorników ciepła i sposób sterowania.

Typ instalacji Orientacyjna pojemność Kiedy to się sprawdza
Nowy dom z podłogówką 0-100 l Gdy obiegi są otwarte, a wylewka daje duży zład.
Dom z grzejnikami i częściową modernizacją 100-200 l Gdy instalacja ma mniejszą pojemność wodną i zmienny przepływ.
Układ ze strefami i częstym zamykaniem pętli 150-300 l Gdy termostaty odcinają część obiegów i trzeba utrzymać stabilność pracy.
Większy budynek lub układ hybrydowy 300-500 l i więcej Gdy instalacja ma rozbudowaną automatykę albo kilka źródeł ciepła.

Na rynku polskim małe bufory 100 l kosztują dziś zwykle około 850-2 070 zł brutto, modele 200-300 l najczęściej mieszczą się w przedziale 1 500-4 000 zł, a większe zbiorniki 500 l i więcej są już wyraźnie droższe. Do tego dochodzą jeszcze armatura, zawory, izolacja, robocizna i uruchomienie. Jeśli ktoś proponuje duży zbiornik bez wytłumaczenia, dlaczego akurat taka pojemność jest potrzebna, ja zawsze dopytuję o minimalny przepływ i liczbę stref. To są liczby, które naprawdę decydują o sensie zakupu.

Dobór pojemności to jedno, ale równie często system przegrywa na detalach montażowych. I właśnie tam pojawia się większość kosztownych pomyłek.

Błędy montażowe, które najczęściej psują pracę pompy

Bufor rzadko jest problemem sam w sobie. Problem zaczyna się wtedy, gdy jest źle wpięty, źle dobrany albo źle ustawiony. W praktyce najczęściej widzę kilka powtarzalnych błędów:

Błąd Co się dzieje w praktyce
Za mała pojemność Pompa ciepła częściej się uruchamia, a sprężarka pracuje w niekorzystnym trybie start-stop.
Za duża pojemność Rosną straty postojowe, układ wolniej reaguje na zmiany zapotrzebowania i drożeje sam zakup.
Zły montaż czujnika Sterownik dostaje błędny sygnał i reguluje temperaturę z opóźnieniem albo zbyt agresywnie.
Słaba izolacja rur i zbiornika Ciepło ucieka do kotłowni zamiast do instalacji, a koszty eksploatacji rosną.
Brak równoważenia hydraulicznego Jedne obiegi grzeją za mocno, inne za słabo, a pompa pracuje głośniej i mniej stabilnie.
Zamykanie zbyt wielu stref naraz Przepływ spada poniżej bezpiecznego poziomu i układ zaczyna się dusić.

Równoważenie hydrauliczne to po prostu ustawienie przepływów tak, żeby każda część instalacji dostawała tyle ciepła, ile potrzebuje. Bez tego nawet dobrze dobrany bufor nie pomoże. Zresztą producent może przewidzieć minimalną ilość wody w obiegu, ale to nadal nie zastępuje sensownego projektu. Ja zawsze patrzę na cały układ, a nie na jeden zbiornik wyjęty z kontekstu.

Kiedy montaż jest już zrobiony, najważniejsza staje się regulacja. To właśnie wtedy widać, czy instalacja została policzona poprawnie, czy tylko „złożona na szybko”.

Co sprawdzić przy uruchomieniu, żeby instalacja pracowała stabilnie

Uruchomienie to nie formalność. Dobrze wykonany rozruch potrafi uratować układ, który na papierze wyglądał poprawnie, ale w praktyce miał zbyt duże opory, zapowietrzenie albo zbyt wysoką krzywą grzewczą. W takich sytuacjach bufor nie naprawi wszystkiego sam z siebie.

  1. Odpowietrz cały układ i sprawdź, czy w zbiorniku nie zostają kieszenie powietrza.
  2. Zweryfikuj przepływy na obiegach, a nie tylko na wskazaniach sterownika.
  3. Ustaw krzywą grzewczą możliwie nisko, zwłaszcza w podłogówce.
  4. Sprawdź różnicę temperatur między zasilaniem a powrotem, bo ona wiele mówi o pracy całego systemu.
  5. Przetestuj odszranianie, czyli cykliczne rozmrażanie jednostki zewnętrznej, jeśli mówimy o pompie powietrze-woda.
  6. Po kilku dniach wróć do nastaw i skoryguj je pod realne zachowanie budynku.

Warto też pamiętać, że bufory nie służą do maskowania złego projektu. Jeśli instalacja jest przewymiarowana albo sterowana chaotycznie, dodatkowy zbiornik tylko odsuwa problem w czasie. W dobrze zrobionym systemie poprawa jest odczuwalna od razu: mniej startów, równiej trzymana temperatura, mniejszy hałas i spokojniejsze działanie całej automatyki. To właśnie dlatego prosty układ często wygrywa z rozbudowanym, jeśli oba spełniają te same warunki pracy.

Gdzie bufor daje realny zysk, a gdzie lepiej postawić na prostotę

Najlepiej zaprojektowany układ to nie ten z największą liczbą elementów, tylko ten, który trafia w realne potrzeby budynku. Bufor daje największy sens tam, gdzie instalacja ma mały zład, dużo stref, grzejniki, układ hybrydowy albo wymagania producenta dotyczące minimalnej objętości wody. Wtedy naprawdę stabilizuje pracę i zmniejsza ryzyko taktowania.

Jeśli jednak budujesz nowy dom z niskotemperaturową podłogówką, rozsądniej bywa zacząć od dobrze policzonej hydrauliki, prawidłowego przepływu i sensownej automatyki. Najtańsze i najskuteczniejsze oszczędności zwykle robi się na etapie projektu, nie na etapie dokładania kolejnego zbiornika. W praktyce właśnie to rozróżnienie decyduje, czy bufor stanie się pomocą, czy tylko kolejnym kosztem.

Jeżeli mam zostawić jedną praktyczną wskazówkę, to tę: zanim wybierzesz konkretny zbiornik, policz minimalny przepływ, sprawdź liczbę stref i oceń, ile wody naprawdę mieści obieg. Dopiero na tej podstawie dobiera się litraż, a nie odwrotnie. To zwykle oszczędza więcej pieniędzy niż polowanie na większy model „na zapas”.

FAQ - Najczęstsze pytania

Bufor ma sens głównie wtedy, gdy instalacja ma mały zład, wiele stref, grzejniki z częstym zamykaniem obiegów albo układ hybrydowy. Pomaga też, gdy producent wymaga minimalnej objętości wody lub przepływ jest niestabilny. W nowym domu z dobrze policzoną podłogówką często jest zbędny, bo wylewka sama działa jak naturalny bufor.

Reguła 50-100 litrów na 1 kW mocy jest tylko punktem wyjścia, nie uniwersalnym przepisem. W praktyce w nowych domach z podłogówką często wystarcza 0-100 l, przy grzejnikach 100-200 l, a przy strefach i częstym zamykaniu pętli 150-300 l. Większe budynki i układy hybrydowe mogą potrzebować 300-500 l i więcej.

W układzie szeregowym woda z pompy ciepła najpierw ładuje zbiornik, a instalacja pobiera ciepło z bufora. Jako sprzęgło hydrauliczne bufor rozdziela obieg źródła i obieg odbiorników, co pomaga wtedy, gdy mają różne wymagania przepływu. Pierwszy wariant jest prostszy, drugi przydaje się przy kilku strefach, ale wymaga staranniejszego projektu.

Najczęstsze problemy to za mała lub za duża pojemność, zły montaż czujnika, słaba izolacja rur i zbiornika, brak równoważenia hydraulicznego oraz zamykanie zbyt wielu stref naraz. Skutkiem bywa taktowanie, głośniejsza praca, zbyt wolna reakcja układu i większe straty ciepła. Bufor nie naprawi też źle zaprojektowanej instalacji.

Mały bufor 100 l kosztuje zwykle około 850-2 070 zł brutto, a modele 200-300 l najczęściej mieszczą się w przedziale 1 500-4 000 zł. Większe zbiorniki 500 l i więcej są już wyraźnie droższe. Do kosztu trzeba doliczyć jeszcze armaturę, zawory, izolację, robociznę i uruchomienie.
