Gotowe schematy instalacyjne oszczędzają czas przy projektowaniu kotłowni, ale tylko wtedy, gdy umie się je czytać i dopasować do realnych warunków budynku. W rozwiązaniach Afriso chodzi przede wszystkim o układy dla ogrzewania domu i CWU: z pompą ciepła, kotłem gazowym albo źródłem stałopalnym, z pokazaniem pracy zaworów mieszających, grup pompowych i obiegu ciepłej wody. W tym tekście pokazuję, jak rozpoznać sens takiego rysunku, na co uważać przy doborze i kiedy katalog jest pomocą, a kiedy tylko bazą do dalszego projektu.
Najważniejsze informacje w skrócie
- W katalogach znajdziesz nie tylko rysunki, ale też wizualizacje 3D, schemat 2D i listę elementów potrzebnych do montażu.
- Najczęściej spotyka się 12 układów: 5 z pompą ciepła, 5 z kotłem gazowym i 2 z kotłem stałopalnym.
- W czytaniu schematu najważniejsze są zasilanie, powrót, miejsca mieszania temperatur i zabezpieczenia.
- Zawór ATM przydaje się w CWU i podłogówce, a grupa pompowa porządkuje montaż, ale nie zastępuje projektu.
- Największy błąd to kopiowanie układu bez dopasowania do temperatur, przepływów i miejsca montażu.
Co naprawdę pokazują schematy instalacyjne i po co się je ogląda
Na takim rysunku nie chodzi o ładny układ elementów, tylko o to, żeby od razu było widać logikę całej instalacji. Dobrze przygotowany schemat pokazuje, skąd płynie ciepło, którędy wraca, gdzie jest mieszane, a gdzie trzeba zadbać o bezpieczeństwo lub sterowanie.
W praktyce najcenniejsze są trzy rzeczy: czytelny układ hydrauliczny, lista potrzebnych urządzeń i informacja o miejscu montażu. Dzięki temu inwestor szybciej rozumie, co powstanie w kotłowni, a instalator ma punkt wyjścia do pracy zamiast zaczynać od pustej kartki.
- Wizualizacja 3D pomaga wyobrazić sobie gotową kotłownię.
- Rysunek 2D porządkuje połączenia i kierunek pracy instalacji.
- Lista produktów ogranicza ryzyko, że podczas montażu zabraknie ważnego elementu.
- Układ poglądowy przydaje się jako baza do rozmowy o adaptacji, nie jako bezrefleksyjny wzór do skopiowania.
Ja traktuję taki schemat przede wszystkim jako narzędzie do decyzji: pokazuje, czy wybrany układ ma sens dla konkretnego domu, a nie tylko dla teorii. Kiedy to jest jasne, można przejść do czytania samego rysunku bez zgadywania.
Jak czytać schemat instalacji bez zgadywania
Ja zaczynam zawsze od trzech rzeczy: źródła ciepła, kierunku przepływu i temperatur obiegów. Dopiero potem patrzę na pompy, zawory i automatykę, bo bez tej kolejności łatwo pomylić funkcję elementów, które na pierwszy rzut oka wyglądają podobnie.
Rozpoznaj zasilanie i powrót
Zasilanie niesie gorętszą wodę do instalacji, a powrót odprowadza ją po oddaniu ciepła. Jeśli ten układ jest źle odczytany, cały schemat przestaje być czytelny, bo trudno wtedy ocenić, czy obieg grzejnikowy, podłogowy albo ładowanie zasobnika CWU pracują poprawnie.
Sprawdź miejsca mieszania temperatur
Zawór mieszający łączy wodę o różnych temperaturach tak, aby na wyjściu uzyskać wartość odpowiednią dla danego obiegu. To ważne zwłaszcza przy podłogówce i CWU, gdzie za wysoka temperatura oznacza albo dyskomfort, albo ryzyko uszkodzenia instalacji i poparzenia.
Odczytaj automatykę i zabezpieczenia
Na schemacie zwracam uwagę na pompę obiegową, czujniki, zawory zwrotne, naczynie przeponowe i elementy odcinające. Pompa odpowiada za ruch wody, czujnik za informację o temperaturze, a zawór zwrotny pilnuje, by medium nie cofało się w niechcianym kierunku. To proste elementy, ale od ich ustawienia zależy, czy układ będzie stabilny, czy będzie szukał właściwej pracy po całej kotłowni.
Gdy te podstawy są jasne, można już sensownie porównać najczęstsze układy spotykane w domu jednorodzinnym.
Najczęstsze układy przy ogrzewaniu domu i CWU
W katalogach najczęściej wyodrębnia się 12 układów: 5 z pompą ciepła, 5 z kotłem gazowym i 2 z kotłem stałopalnym. To dobry podział, bo od razu widać, że inne priorytety ma układ niskotemperaturowy z podłogówką, a inne instalacja oparta na buforze ciepła i ochronie powrotu.
| Źródło ciepła | Co zwykle pokazuje schemat | Gdzie to ma największy sens | Na co patrzeć |
|---|---|---|---|
| Pompa ciepła | Bufor ciepła lub sprzęgło hydrauliczne, obiegi niskotemperaturowe, zasobnik CWU | Domy z podłogówką, czasem układy hybrydowe | Małe opory przepływu, stabilna regulacja temperatury zasilania |

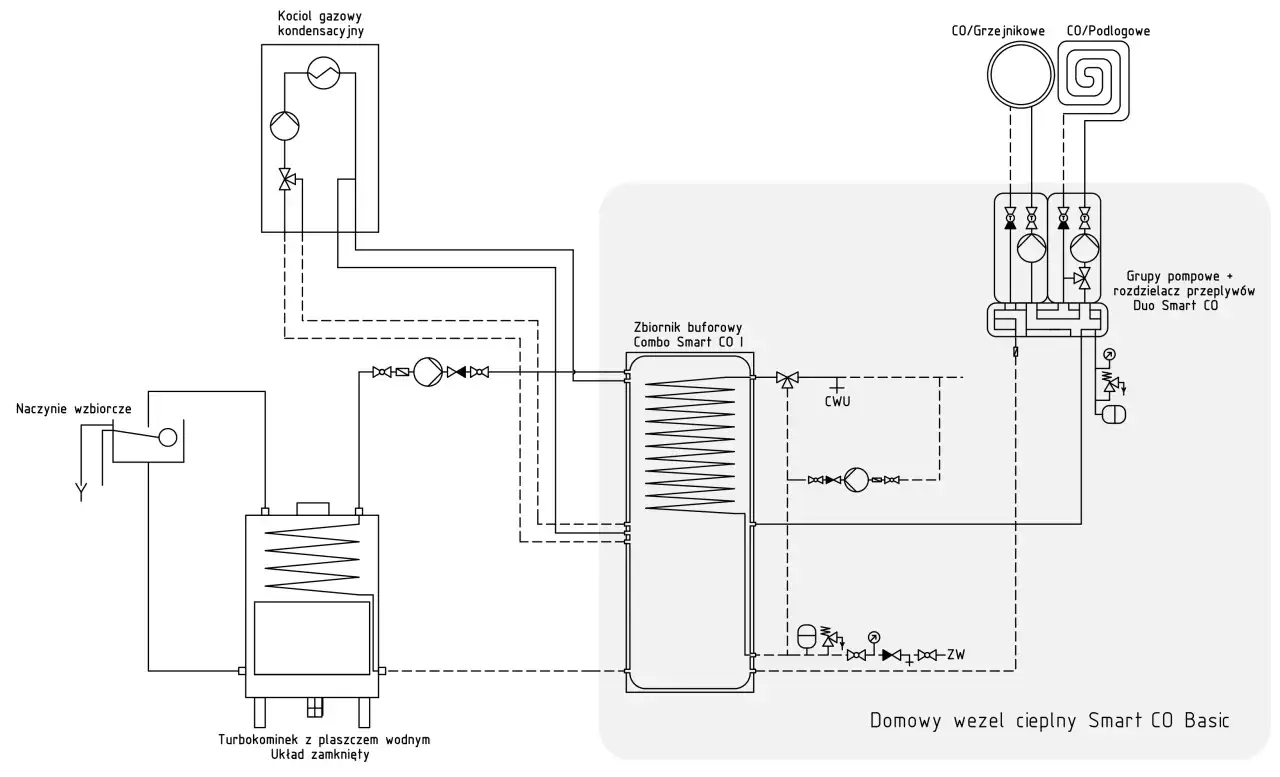

| Kocioł gazowy | Jeden lub dwa obiegi, rozdział grzejniki / podłogówka, zasobnik CWU | Domy nowe i modernizowane | Priorytet CWU, sensowny podział temperatur i łatwy serwis |
| Kocioł stałopalny | Ochrona powrotu, bufor, zabezpieczenia temperatury | Układy o większej bezwładności cieplnej | Bezpieczeństwo pracy i możliwość odebrania nadmiaru ciepła |

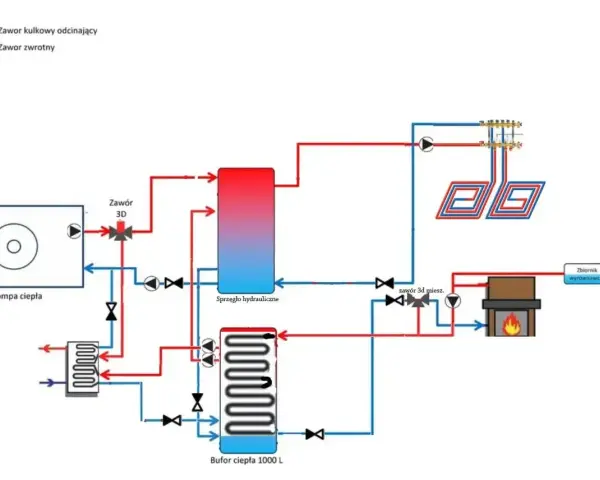

Bufor ciepła magazynuje nadwyżkę energii, a sprzęgło hydrauliczne rozdziela przepływy między źródłem ciepła a obiegami grzewczymi. Te dwa elementy wyglądają podobnie na skróconym rysunku, ale pełnią inną funkcję, więc przy wyborze schematu trzeba je rozróżniać.
Najciekawsze w tych układach jest to, że nie ma jednego „lepszego” rozwiązania dla wszystkich. To prowadzi prosto do elementów, które najczęściej decydują o komforcie i bezpieczeństwie: zaworów mieszających oraz grup pompowych.
Zawory mieszające i grupy pompowe, czyli gdzie schemat robi największą różnicę
W instalacjach CO i CWU najwięcej problemów robią nie same źródła ciepła, lecz miejsca, w których trzeba różnicować temperaturę. Dlatego w schematach tak ważne są zawory mieszające i gotowe grupy pompowe.
ATM porządkuje temperaturę wody użytkowej i podłogówki
Termostatyczny zawór mieszający ATM służy do utrzymywania zadanej temperatury ciepłej wody użytkowej przy bateriach umywalkowych i prysznicowych. Daje to dwie korzyści: chroni przed poparzeniem i pozwala bezpiecznie podgrzewać zasobnik wyżej, co pomaga ograniczyć ryzyko rozwoju Legionelli, czyli bakterii lubiącej ciepłą wodę stojącą. Ten sam typ rozwiązania bywa też używany w ogrzewaniu podłogowym, gdy trzeba utrzymać stałą, niższą temperaturę zasilania.
Przeczytaj również: Montaż pieca gazowego krok po kroku - co przygotować wcześniej
Grupa pompowa skraca montaż, ale nie zastępuje projektu
Gotowa grupa pompowa łączy kilka elementów w jeden zestaw: pompę, zawór, często też siłownik i armaturę pomocniczą. Dzięki temu montaż jest szybszy, a układ bardziej powtarzalny. Nie traktowałbym jednak grupy pompowej jako rozwiązania na wszystko, bo nadal trzeba dobrać przepływ, wysokość podnoszenia i logikę sterowania do konkretnego budynku.
W układach regulowanych automatycznie rolę może też pełnić zawór obrotowy ARV z siłownikiem, czyli element, który zmienia stopień domieszania w zależności od sygnału sterownika. Właśnie te drobiazgi najczęściej decydują o tym, czy instalacja pracuje spokojnie, czy stale wymaga korekt.
Najczęstsze błędy przy doborze i montażu
Nawet dobry schemat można zepsuć na etapie wykonania. Z mojego doświadczenia największe problemy biorą się nie z samego pomysłu, tylko z pośpiechu, kopiowania układów i niedoszacowania szczegółów.
- Kopiowanie układu bez analizy źródła ciepła. Schemat z kotłem gazowym nie zawsze pasuje do pompy ciepła, bo inne są temperatury pracy i wymagania hydrauliczne.
- Mieszanie obiegów o różnych temperaturach bez zaworu. To szybko kończy się przegrzewaniem podłogówki albo zbyt chłodną CWU.
- Za mało miejsca na serwis. Nawet dobry układ staje się kłopotliwy, jeśli nie da się odkręcić filtra, odpowietrznika albo wymienić pompy.
- Pominięcie ochrony powrotu przy paliwie stałym. To jeden z tych detali, które decydują o trwałości kotła i stabilności pracy całej instalacji.
- Brak weryfikacji średnic i oporów przepływu. Schemat może wyglądać poprawnie, ale przy złych średnicach instalacja zaczyna pracować głośno, nierówno albo po prostu za słabo.
Najczęściej nie psuje się więc sam pomysł, tylko wykonanie w szczegółach. I właśnie dlatego warto przejść od teorii do własnej kotłowni, a nie zatrzymać się na oglądaniu rysunku.
Jak przełożyć schemat na własną kotłownię
Najlepszy efekt daje nie najprostszy układ, tylko ten, który rzeczywiście odpowiada na potrzeby budynku. Ja pracuję z takim schematem w kilku krokach, bo wtedy łatwiej zauważyć, co trzeba dopasować, a co można zostawić bez zmian.
- Ustal źródło ciepła i odbiorniki. Zapisz, czy masz pompę ciepła, kocioł gazowy czy stałopalny oraz czy instalacja pracuje na grzejnikach, podłogówce, czy na obu obiegach.
- Określ temperatury pracy. Podłogówka zwykle pracuje niżej niż grzejniki, a CWU wymaga osobnego podejścia do bezpieczeństwa i komfortu.
- Dobierz układ bazowy. Wybierz schemat najbliższy Twojej sytuacji, ale nie kopiuj go mechanicznie.
- Sprawdź elementy regulacji i zabezpieczeń. Zawory mieszające, pompy, czujniki, naczynia i zawory bezpieczeństwa muszą pasować do realnych warunków instalacji.
- Poproś o adaptację projektu. Dobry instalator lub projektant potrafi dopasować schemat do powierzchni domu, długości obiegów, miejsca montażu i oczekiwanego komfortu użytkowania.
To podejście jest bardziej praktyczne niż szukanie idealnego rysunku. W ogrzewaniu rzadko wygrywa układ najprostszy na papierze; częściej wygrywa ten, który jest logiczny hydraulicznie i wygodny w obsłudze.
Co zapamiętać, zanim uznasz schemat za gotowy projekt
Najlepsze schematy instalacyjne działają jak dobra mapa: pokazują kierunek, ale nie prowadzą za rękę przez każdy zakręt. W 2026 szczególnie dobrze widać, że warto korzystać z gotowych układów z wizualizacją 3D, rysunkiem 2D i listą urządzeń, bo to skraca rozmowę między inwestorem a instalatorem. Mimo to ostateczny układ zawsze trzeba odnieść do konkretnego budynku, źródła ciepła i sposobu korzystania z CWU.
W materiałach technicznych schematy mają charakter poglądowy, więc nie wolno ich traktować jak zamkniętego projektu wykonawczego. Jeśli patrzysz na rysunek tylko po to, by odhaczyć elementy, łatwo przeoczyć to, co najważniejsze: temperatury, przepływy i serwis. Jeśli jednak użyjesz go jako narzędzia do rozmowy o instalacji, pomoże Ci uniknąć wielu kosztownych poprawek już po uruchomieniu kotłowni.
