Seria AFRISO AZV porządkuje pracę instalacji, gdy trzeba odciąć obieg albo przełączyć przepływ między dwoma układami. W praktyce taki zawór pomaga ogarnąć strefy ogrzewania, priorytet CWU i współpracę z pompą ciepła bez ręcznego kręcenia zaworami. Poniżej rozkładam to na prosty język: jak działa, które wersje są istotne i co sprawdzić, żeby nie kupić niewłaściwego wariantu.
Najważniejsze informacje o zaworach AZV
- 2-drogowy zawór AZV służy do odcinania przepływu przez wybraną strefę, a 3-drogowy do przełączania między dwoma obiegami.
- Wersje NC i NO różnią się zachowaniem po zaniku zasilania: NC zamyka się, NO pozostaje otwarty.
- Typowe sterowanie jest 2-punktowe, czyli proste on/off, zasilanie wynosi 230 V AC.
- Do domowych instalacji najczęściej spotkasz DN20 z przyłączem G1" i Kvs 8 lub 10 m3/h.
- W układach z CWU 3-drogowy AZV 643 bywa używany do przełączania między ogrzewaniem a ładowaniem zasobnika.
- Przed zakupem sprawdź nie tylko średnicę, ale też stan spoczynkowy, Kvs, temperaturę medium i sposób sterowania.

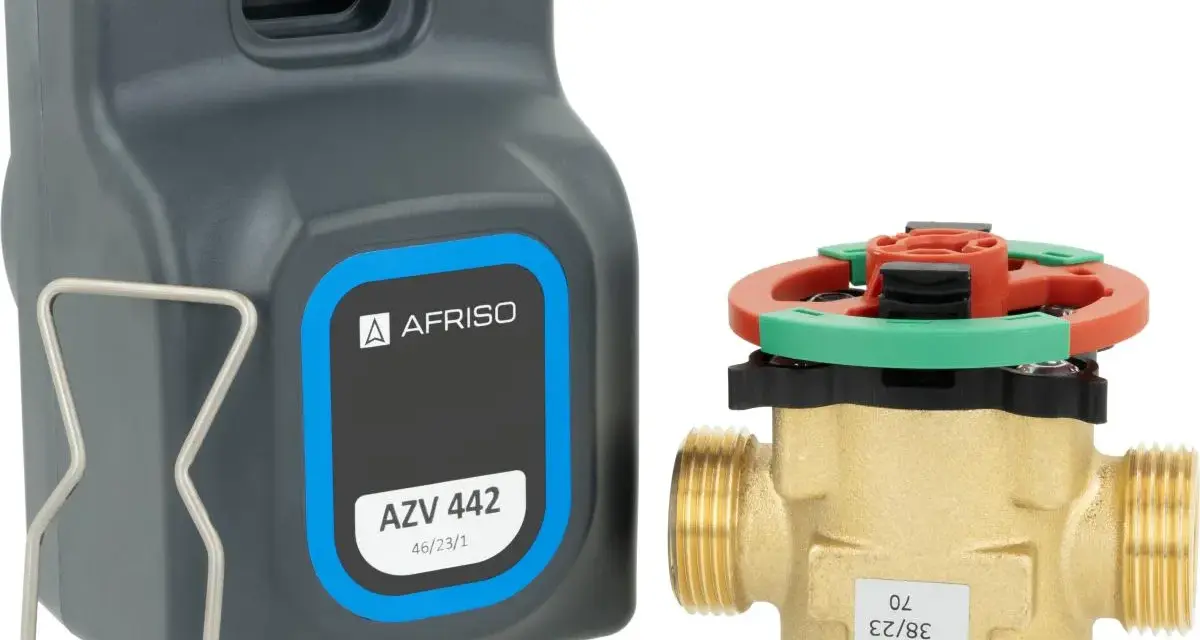

Czym jest zawór strefowy AZV i co robi w instalacji
Zawór strefowy to element, który na sygnał z automatyki otwiera albo zamyka przepływ w wybranej części instalacji. Ja traktuję go jako część logiki sterowania, a nie zwykły „dodatek” do kotłowni, bo to właśnie on decyduje, gdzie w danym momencie ma płynąć energia cieplna. W praktyce AZV porządkuje pracę obiegów, ogranicza niepotrzebne grzanie i pozwala przełączać układ bez ręcznej interwencji.
W rodzinie AZV masz dwa podstawowe scenariusze. Zawór 2-drogowy odcina konkretny obieg lub odbiornik, a 3-drogowy przełącza przepływ między dwiema gałęziami instalacji. To ważne rozróżnienie, bo od niego zależy, czy zawór ma „zatrzymać” wodę, czy „przerzucić” ją w inne miejsce. Dla użytkownika końcowego różnica bywa niewidoczna, ale dla hydrauliki instalacji jest zasadnicza.
Warto też pamiętać, że to rozwiązanie pracuje w trybie prostego sygnału 2-punktowego. Innymi słowy: automatyka daje polecenie otwórz albo zamknij, bez modulowania pośrednich pozycji. Dzięki temu układ jest czytelny, odporny na komplikacje i dobrze współpracuje z termostatami oraz prostszymi sterownikami strefowymi.
Jakie wersje AZV są najczęściej wybierane
W praktyce wybór sprowadza się do trzech grup: 2-drogowy NC, 2-drogowy NO i 3-drogowy przełączający. Każdy z nich rozwiązuje inny problem, więc nie ma sensu szukać „najlepszego” modelu bez odniesienia do układu. Najpierw trzeba odpowiedzieć sobie na pytanie, czy zawór ma odcinać przepływ, czy go przełączać.
| Wersja | Co robi | Kiedy ma sens | Najważniejsze dane |
|---|---|---|---|
| 2-drogowy NC, np. AZV 443 | Odcina przepływ i po zaniku zasilania pozostaje zamknięty | Strefy grzewcze, odcinanie odbiorników, obiegi pomocnicze | DN20, G1", Kvs 10 m3/h, 230 V AC, 15 s |
| 2-drogowy NO, np. AZV 453 | Odcina przepływ, ale po zaniku zasilania zostaje otwarty | Układy, w których brak przepływu jest gorszy niż jego utrzymanie | DN20, G1", Kvs 10 m3/h, 230 V AC, 15 s |
| 3-drogowy przełączający, np. AZV 643 | Przełącza przepływ między dwiema częściami instalacji | Ogrzewanie domu, ładowanie zasobnika CWU, układy hybrydowe | DN20, G1", Kvs 8 m3/h, 230 V AC, 8 s |
Jeśli patrzeć tylko na ceny katalogowe, różnice między popularnymi wersjami nie są duże. W aktualnym katalogu 2026 2-drogowe DN15 i DN20 krążą w okolicach 766-769 zł netto, a 3-drogowy DN20 jest na podobnym poziomie. To oznacza, że przy tym produkcie bardziej opłaca się dobrze dobrać logikę pracy niż szukać oszczędności za wszelką cenę.
Wniosek praktyczny jest prosty: do zwykłego odcinania strefy bierz wersję 2-drogową, a do przełączania źródła lub obiegu wybieraj 3-drogową. Tę decyzję warto podjąć zanim zacznie się projektować resztę kotłowni, bo późniejsza zmiana bywa już kłopotliwa.
Jak dobrać wariant do ogrzewania domu i CWU
Najwięcej błędów powstaje nie przy samym montażu, tylko przy doborze. Z mojego punktu widzenia trzeba zacząć od pytania, co dokładnie ma robić układ: odcinać strefę, przełączać między źródłami ciepła czy przełączać ogrzewanie na ładowanie zasobnika. Dopiero potem ma sens analiza średnicy, Kvs i trybu spoczynkowego.
| Pytanie | Na co odpowiedzieć sobie przed zakupem |
|---|---|
| Czy zawór ma tylko zamknąć jedną gałąź? | Wystarczy wersja 2-drogowa. |
| Czy po zaniku prądu obieg ma być zamknięty? | Wybierz NC. |
| Czy po zaniku prądu obieg ma zostać otwarty? | Wybierz NO. |
| Czy układ ma przełączać ogrzewanie na ładowanie zasobnika CWU? | Tu sens ma 3-drogowy AZV 643. |
| Czy w instalacji jest woda z glikolem? | AZV dopuszcza medium z glikolem do 50%. |
| Czy obieg ma większy opór hydrauliczny? | Sprawdź Kvs, a nie tylko średnicę przyłącza. |
Tu pojawia się pojęcie Kvs, czyli przepływu, jaki zawór przepuszcza w pełni otwarty przy określonym spadku ciśnienia. To nie jest parametr do dekoracji. Jeśli Kvs jest zbyt mały, zawór zacznie dławić obieg, a pompa może pracować głośniej i mniej stabilnie. Jeśli jest zbyt duży, układ zwykle nadal zadziała, ale tracisz precyzję sterowania i nie wykorzystujesz dobrze hydrauliki instalacji.
W przypadku CWU trzeba doprecyzować jedną rzecz: zawór AZV nie „obsługuje kranu” ani samej wody użytkowej. On przełącza stronę grzewczą układu, na przykład między ogrzewaniem domu a ładowaniem zasobnika. To subtelna, ale ważna różnica, bo pokazuje, że mówimy o armaturze po stronie obiegu grzewczego, a nie o armaturze instalacji sanitarnej.
Jeżeli instalacja pracuje z pompą ciepła albo układem hybrydowym, 3-drogowy zawór staje się szczególnie praktyczny. W takich systemach chodzi o szybkie i pewne przełączanie źródła lub trybu pracy, bez niepotrzebnego kombinowania z ręcznym odcinaniem obiegów. Właśnie tam dobrze dobrany AZV potrafi zrobić największą różnicę.
Jak wygląda montaż i sterowanie w praktyce
AZV jest projektowany do prostego sterowania 2-punktowego, więc najlepiej czuje się tam, gdzie sterownik albo termostat daje sygnał on/off. To rozwiązanie pracuje na 230 V AC, a przewód przy siłowniku ma zwykle 1 m długości, więc już na etapie montażu warto przewidzieć sensowne prowadzenie kabla i dostęp serwisowy. Zawór nie lubi prowizorki, zwłaszcza w ciasnej kotłowni.
W praktyce obsługa jest dość czytelna. Na siłowniku masz wskaźnik położenia, więc od razu widać, czy zawór jest otwarty czy zamknięty. W wersjach 2-drogowych można też ręcznie sterować zawieradłem po demontażu siłownika, co pomaga przy serwisie lub sprawdzeniu działania układu. To detal, ale bardzo użyteczny, gdy chcesz szybko rozpoznać, gdzie leży problem.
Czas reakcji też ma znaczenie. Dla 2-drogowych wersji otwarcie lub zamknięcie trwa około 15 s, a dla 3-drogowego AZV 643 przełączenie zajmuje 8 s. W codziennej pracy nie robi to spektakularnej różnicy dla użytkownika, ale ma wpływ na dynamikę całego układu, zwłaszcza wtedy, gdy pracuje kocioł z priorytetem CWU albo instalacja często zmienia tryb.
Warto również pamiętać o granicach pracy. Dla typowych wersji mówimy o ciśnieniu medium do 10 bar, a medium może być wodą lub mieszaniną wody i glikolu do 50%. Temperatura zależy od konkretnej wersji, ale w katalogu pojawiają się wartości rzędu 80-90°C. To wystarcza dla większości domowych instalacji, ale nie zwalnia z czytania karty produktu przed zakupem.
Najczęstsze błędy przy wyborze i uruchomieniu
Najczęściej nie psuje się sam zawór, tylko projekt wokół niego. Z mojego doświadczenia wynika, że AZV próbuje się czasem traktować jak lek na źle zbilansowaną instalację, a to nie tędy droga. Ten element ma wykonać konkretną funkcję hydrauliczną, ale nie naprawi złego doboru pompy, braku równoważenia czy błędnej logiki sterowania.
- Mylenie NC z NO - jeśli po zaniku zasilania układ ma pozostać bezpiecznie zamknięty, a zamówisz NO, dostaniesz odwrotny efekt od oczekiwanego.
- Wybór 2-drogowego zamiast 3-drogowego - jeśli naprawdę chcesz przełączać ogrzewanie i CWU, zawór odcinający nie załatwi sprawy.
- Patrzenie tylko na średnicę - DN20 brzmi rozsądnie, ale bez Kvs nie wiesz, jak zawór zachowa się przy konkretnym przepływie.
- Ignorowanie temperatury medium - jeśli układ pracuje przy wyższych temperaturach, trzeba sprawdzić, czy wybrana wersja ma odpowiedni zapas.
- Podłączenie do niewłaściwego sterowania - zawór jest do sterowania 2-punktowego, więc nie warto wciskać go w układ, który oczekuje innej logiki pracy.
- Brak dostępu serwisowego - przy pierwszej awarii docenisz, czy da się dojść do siłownika bez rozbierania połowy kotłowni.
Jest jeszcze jeden błąd, który widzę często: oczekiwanie, że zawór sam poprawi komfort cieplny w całym domu. On pomaga sterować przepływem, ale nie zastępuje dobrego projektu instalacji, sensownego sterownika i poprawnie ustawionej hydrauliki. Jeśli te trzy rzeczy są zrobione źle, nawet dobry zawór będzie tylko częściowym ratunkiem.
Co sprawdzić przed zamówieniem, żeby AZV pasował do całej instalacji
Jeżeli miałbym zostawić czytelnika z jedną praktyczną wskazówką, powiedziałbym tak: przed zakupem sprawdź trzy rzeczy naraz, nie jedną. Po pierwsze logikę pracy - odcinanie czy przełączanie. Po drugie stan spoczynkowy - NC czy NO. Po trzecie warunki hydrauliczne - DN, Kvs, temperaturę i medium. Dopiero ten komplet daje pewność, że zawór będzie pracował tak, jak zaplanowano.
- Jeśli projektujesz sterowanie strefowe, rozrysuj najpierw obieg na papierze i zaznacz, gdzie ma być przepływ w stanie spoczynku.
- Jeśli instalacja ma przełączać ogrzewanie na CWU, upewnij się, że automatyka przewiduje priorytet zasobnika i nie zostawia układu w półpozycji.
- Jeśli masz pompę ciepła albo układ hybrydowy, dopasuj zawór do logiki źródła ciepła, a nie odwrotnie.
- Jeśli woda krąży z glikolem, sprawdź stężenie i temperaturę pracy zamiast zakładać, że „standardowy zawór wystarczy”.
Właściwie dobrany AZV nie robi wokół siebie hałasu i nie przyciąga uwagi. Ma po prostu przełączać przepływ bez wahania, a to w instalacji grzewczej jest wartością większą niż efektowny opis w katalogu. Jeśli ten warunek jest spełniony, cała kotłownia staje się prostsza w sterowaniu i mniej kapryśna w codziennym użytkowaniu.
