Schemat instalacji centralnego ogrzewania - jak czytać CO i CWU?

Dobry układ centralnego ogrzewania nie zaczyna się od grzejników, tylko od logicznego połączenia źródła ciepła, obiegów, zabezpieczeń i sterowania. W praktyce to właśnie od tego zależy, czy instalacja będzie działać cicho, stabilnie i bez ciągłych korekt. Poniżej pokazuję, jak czytać taki schemat, jak wpiąć CO i CWU oraz gdzie najczęściej pojawiają się błędy, które potem kosztują najwięcej czasu i nerwów.

Co musi zawierać rysunek instalacji grzewczej, żeby był naprawdę użyteczny

Dobry schemat to nie ozdobny szkic, tylko mapa pracy całej kotłowni. Ja zawsze sprawdzam na nim nie tylko to, co jest podłączone, ale też jak płynie woda, gdzie wraca, gdzie może zebrać się powietrze i które elementy chronią układ przed wzrostem ciśnienia.

Jeśli na schemacie widzę tylko kocioł i kilka grzejników, to wiem, że to jeszcze nie jest pełny obraz instalacji. Dopiero po dodaniu zabezpieczeń, obiegów i sterowania można sensownie ocenić, czy układ będzie pracował stabilnie. Z takiego punktu łatwo przejść do najprostszej wersji systemu w domu jednorodzinnym.

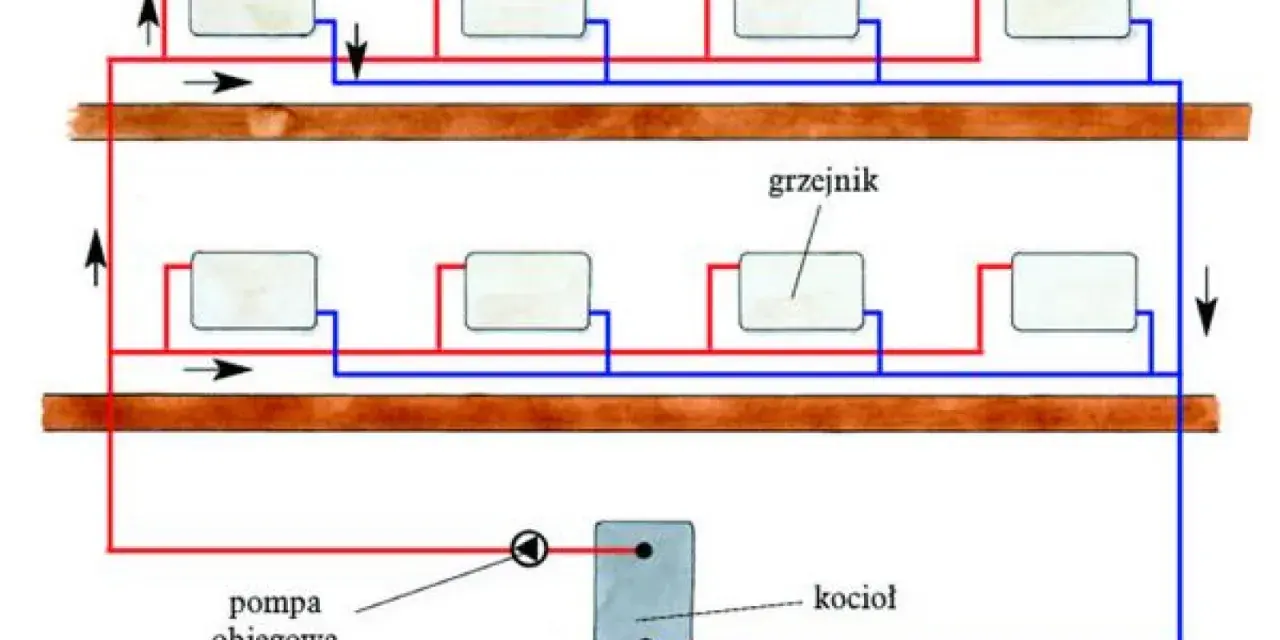

Jak wygląda podstawowy układ z grzejnikami i źródłem ciepła

W klasycznym domu jednorodzinnym najprościej działa układ, w którym źródło ciepła podaje wodę na instalację grzejnikową, a ta wraca schłodzona do urządzenia grzewczego. Taki schemat jest prosty do zrozumienia, ale tylko wtedy, gdy nie pomija się detali: odpowietrzenia, filtracji, odcięć serwisowych i prawidłowego prowadzenia powrotu.

Ja patrzę na to w czterech krokach:

1. Źródło ciepła podgrzewa wodę do temperatury odpowiedniej dla odbiorników.
2. Pompa obiegowa tłoczy ją do rozdziału albo bezpośrednio na grzejniki.
3. Na grzejnikach lub na gałęziach pojawia się regulacja przepływu, najczęściej przez zawory termostatyczne lub równoważące.
4. Schłodzona woda wraca do źródła ciepła i cykl zaczyna się od nowa.

W instalacjach grzejnikowych temperatura zasilania jest zwykle wyższa niż przy podłogówce, dlatego ten układ dobrze współpracuje z klasycznymi grzejnikami stalowymi, aluminiowymi albo płytowymi. Z kolei pompy ciepła wolą możliwie niską temperaturę pracy, więc przy takim źródle warto od początku zadbać o odpowiednio dobrane odbiorniki i sprawnie policzoną moc. Właśnie tu zaczyna się przejście od prostego obiegu grzejnikowego do bardziej złożonego układu z CWU.

Jak wpiąć CWU, żeby instalacja działała bez zbędnych kompromisów

Jeśli ogrzewanie ma też przygotowywać ciepłą wodę użytkową, schemat trzeba rozbudować o zasobnik albo podgrzewacz. W domu jednorodzinnym najczęściej sprawdza się zasobnik z wężownicą, bo daje stabilniejszy komfort niż rozwiązania przepływowe i lepiej współpracuje z większym zapotrzebowaniem rano oraz wieczorem. Dla wielu domów sensowny zakres pojemności zasobnika to 100-300 l, ale ostateczny dobór zależy od liczby domowników, źródła ciepła i tego, czy planowana jest cyrkulacja.

Przy CWU liczą się trzy rzeczy:

• Priorytet ładowania zasobnika - gdy zbiornik się dogrzewa, instalacja często na chwilę ogranicza grzanie pomieszczeń, żeby szybciej odzyskać temperaturę wody użytkowej.
• Cyrkulacja CWU - skraca czas oczekiwania na ciepłą wodę przy odległych łazienkach, ale zwiększa straty ciepła, więc ma sens tylko tam, gdzie faktycznie poprawia komfort.
• Izolacja i rozmieszczenie - długi, źle zaizolowany obieg CWU potrafi zabrać z instalacji więcej energii, niż się wydaje na papierze.

Jeżeli zasobnik ma współpracować z pompą ciepła, dobrze jest od razu przewidzieć, że urządzenie pracuje wolniej niż kocioł gazowy. W praktyce oznacza to większą potrzebę cierpliwego ładowania zbiornika i mądrze dobranej automatyki. Kiedy CO i CWU mają już wspólny punkt widzenia, pozostaje decyzja o tym, czy instalacja ma pracować w układzie otwartym czy zamkniętym.

Układ otwarty czy zamknięty i kiedy każdy z nich ma sens

To jedno z tych pytań, które brzmią prosto, ale w praktyce decydują o całym projekcie. Układ otwarty ma kontakt z atmosferą przez naczynie wzbiorcze, a układ zamknięty pracuje pod ciśnieniem, z membranowym naczyniem przeponowym i grupą bezpieczeństwa. W nowych domach zdecydowanie częściej spotyka się wersję zamkniętą, bo jest wygodniejsza, bardziej kompaktowa i lepiej pasuje do nowoczesnych źródeł ciepła.

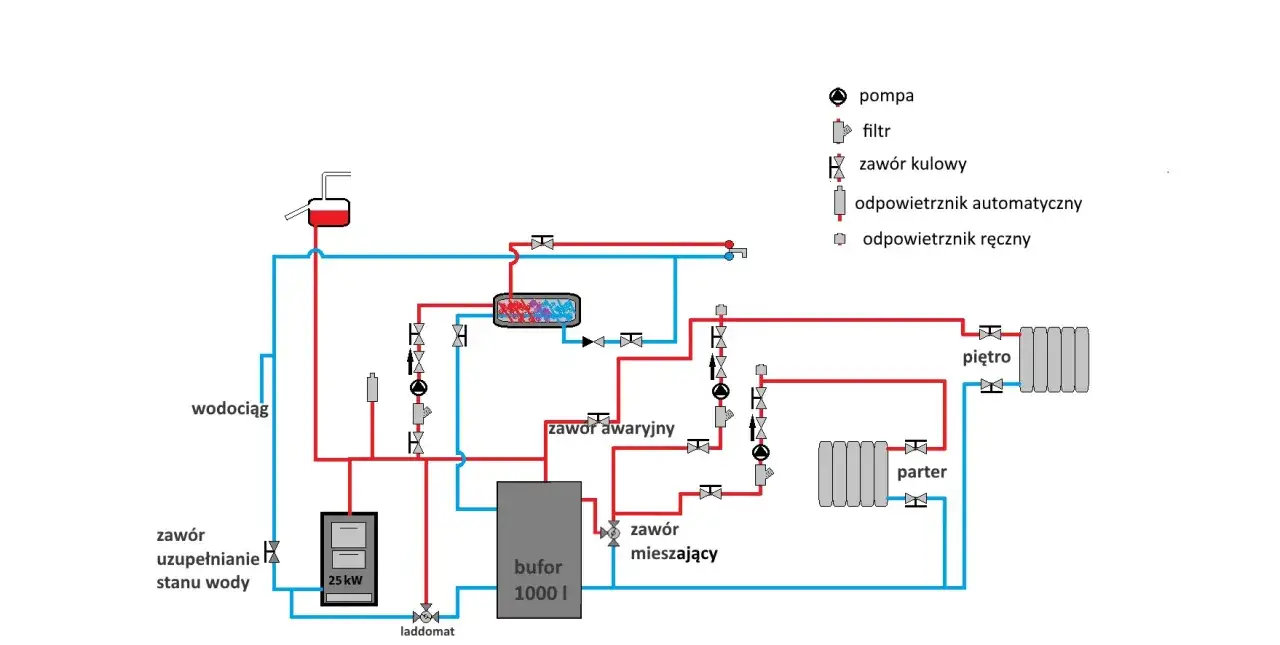

Jeśli trzeba połączyć stary kocioł stałopalny z nową instalacją zamkniętą, zwykle nie robi się tego „na skróty”. W takich układach stosuje się rozdzielenie obiegów, najczęściej przez wymiennik płytowy, żeby każda część systemu pracowała w bezpiecznych warunkach. Gdy ten temat jest już jasny, naturalnie pojawia się kolejne pytanie: co zrobić, jeśli w domu ma być również podłogówka.

Jak wpiąć podłogówkę, żeby nie przegrzewać posadzki

Ogrzewanie podłogowe pracuje na niższej temperaturze niż grzejniki, więc nie powinno być zasilane „wprost” tym samym parametrem co klasyczne obiegi. Tutaj najważniejszy jest zawór mieszający, czyli element, który miesza gorącą wodę z powrotem tak, aby do podłogówki trafiała bezpieczna i stabilna temperatura. W praktyce bez takiego rozwiązania łatwo o zbyt gorącą posadzkę, gorszy komfort i niepotrzebne zużycie energii.

Przy mieszanym układzie warto pamiętać o trzech rzeczach:

• Rozdzielacz rozsyła wodę do poszczególnych pętli, więc pozwala sterować każdą strefą osobno.
• Osobna pompa lub grupa mieszająca bywa potrzebna, gdy podłogówka ma pracować niezależnie od obiegu grzejnikowego.
• Hydrauliczne oddzielenie stref pomaga utrzymać równy przepływ, zwłaszcza gdy dom ma kilka kondygnacji albo różne typy odbiorników.

Jeśli dom ma zarówno grzejniki, jak i podłogówkę, nie warto łączyć wszystkiego w jeden obieg „bo tak będzie prościej”. Z mojego doświadczenia wynika, że właśnie wtedy najczęściej pojawiają się skargi na hałas, nierówne grzanie albo trudne do wyregulowania temperatury w pokojach. To prowadzi już wprost do tematu bezpieczeństwa i typowych błędów montażowych.

Jakie zabezpieczenia i błędy najczęściej decydują o awarii

Wiele instalacji wygląda dobrze na projekcie, ale psuje się dopiero wtedy, gdy pominięto drobiazgi. Najbardziej bolą te elementy, których nie widać na pierwszym szkicu, a które odpowiadają za ciśnienie, odpowietrzenie i czystość układu. Tu nie ma miejsca na zgadywanie.

• Brak albo zły dobór naczynia wzbiorczego - instalacja nie kompensuje zmian objętości wody i zaczyna pracować niestabilnie.
• Źle ustawiony zawór bezpieczeństwa - układ traci ochronę w momencie, gdy najbardziej jej potrzebuje.
• Brak odpowietrzenia w punktach krytycznych - powietrze zbiera się w górnych odcinkach i obniża wydajność całego systemu.
• Brak filtra lub odmulacza - osad niszczy pompy, zawory i wymienniki.
• Niewyregulowane przepływy - jeden obieg grzeje za mocno, drugi za słabo, mimo że na papierze wszystko się zgadza.
• Brak zaworów odcinających w logicznych miejscach - każda drobna naprawa kończy się spuszczaniem większej części instalacji.
• Zbyt mało miejsca serwisowego - przy pierwszej awarii okazuje się, że do elementów nie da się wygodnie dojść.

Najczęściej widzę też jeden błąd projektowy: ktoś zakłada, że jedna pompa „przepchnie” wszystko równie dobrze. To rzadko działa w większym domu, zwłaszcza gdy są różne strefy i różne temperatury pracy. Dlatego przed montażem warto przejść jeszcze przez prostą listę kontrolną.

Co sprawdzić przed montażem, żeby schemat nie skończył w szufladzie

Jeżeli miałbym ograniczyć cały proces do kilku punktów, sprawdziłbym je właśnie w takiej kolejności:

1. Jakie jest źródło ciepła i czy pracuje w układzie otwartym czy zamkniętym.
2. Jakie odbiorniki mają być zasilane: same grzejniki, grzejniki z podłogówką czy jeszcze CWU.
3. Czy potrzebny jest mieszacz, sprzęgło hydrauliczne albo wymiennik oddzielający obiegi.
4. Czy na schemacie widać zabezpieczenia, odpowietrzenie, filtrację i miejsca serwisowe.
5. Czy instalator potrafi opisać, co dzieje się przy normalnym grzaniu, a co podczas ładowania zasobnika CWU.

Ja przy takim przeglądzie lubię zadać jedno proste pytanie: „co się stanie, jeśli jedna strefa przestanie pracować albo zacznie się zapowietrzać?”. Jeśli odpowiedź jest jasna, układ jest dobrze przemyślany. Jeśli zaczynają się zgadywania, schemat wymaga poprawy. Na koniec zostaje jeszcze kilka rzeczy, na których naprawdę nie warto oszczędzać.

Na czym nie warto oszczędzać, gdy instalacja ma działać przez lata

Największą różnicę robi zwykle nie najbardziej efektowny element, tylko kilka rozsądnych decyzji podjętych na etapie projektu. Z perspektywy eksploatacji najbardziej opłaca się zadbać o trzy obszary:

• Projekt hydrauliczny - szczególnie wtedy, gdy w domu są co najmniej dwa różne obiegi.
• Izolację rur i zasobnika - to prosty sposób na ograniczenie strat ciepła w kotłowni i przy długich odcinkach przesyłu.
• Jakość armatury serwisowej - zawory, filtry i odcięcia powinny ułatwiać obsługę, a nie ją komplikować.

Jeżeli cały układ ma być wygodny w codziennym użyciu, musi być czytelny już na poziomie rysunku: osobne obiegi, jasny kierunek przepływu, dobrze pokazane zabezpieczenia i sensowne miejsce dla CWU. Taki schemat nie tylko pomaga w montażu, ale też później ułatwia regulację, serwis i rozbudowę instalacji, kiedy dom zaczyna pracować inaczej niż w dniu uruchomienia.
