Ten tekst pokazuje, jak czytać schemat zaworu nadmiarowo-upustowego w instalacji grzewczej, kiedy ma on sens w CO i obiegach związanych z CWU oraz jak uniknąć typowych błędów montażowych. Skupiam się na praktyce: na tym, co widać na rysunku, gdzie zawór powinien trafić i jak go ustawić, żeby instalacja pracowała ciszej i stabilniej.
Najpierw sprawdź trzy rzeczy, a schemat stanie się czytelny
- Zawór nadmiarowo-upustowy otwiera się po wzroście różnicy ciśnień, a nie przy zwykłym ciśnieniu statycznym w instalacji.
- W poprawnym układzie pracuje równolegle do głównej magistrali, zwykle blisko pompy obiegowej.
- W CO pomaga, gdy głowice termostatyczne przymykają przepływ i pompa zaczyna „pchać” w zbyt ciasny układ.
- W obiegach CWU nie zastępuje zaworu bezpieczeństwa na zasobniku.
- W praktyce spotyka się nastawy rzędu 10-60 kPa, ale konkret zawsze zależy od pompy i hydrauliki układu.
Jak czytać schemat połączenia zaworu nadmiarowo-upustowego
Na schemacie zawsze szukam trzech rzeczy: źródła przepływu, gałęzi obejściowej i punktu, w którym zawór reaguje na wzrost różnicy ciśnień. To nie jest element, który ma „coś tam upuszczać” przy każdym wzroście ciśnienia w instalacji, tylko bezpieczne obejście dla nadmiaru przepływu wtedy, gdy część odbiorników zaczyna się dławić.
| Element na schemacie | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Pompa obiegowa | Źródło różnicy ciśnień w instalacji | Czy zawór jest umieszczony tam, gdzie faktycznie „widzi” pracę pompy |
| Gałąź obejściowa | Droga dla nadmiaru przepływu | Czy ma prosty przebieg i nie jest niepotrzebnie wydłużona |
| Korpus zaworu | Element otwierający i zamykający bypass | Czy kierunek przepływu zgadza się ze strzałką na obudowie |
| Nastawa | Wartość, przy której zawór zaczyna pracować | Czy odpowiada realnemu zapotrzebowaniu układu, a nie przypadkowej wartości fabrycznej |
| Membrana / sprężyna | Układ reagujący na wzrost ciśnienia różnicowego | Czy to model regulowany, czy prostsza wersja o stałej charakterystyce |
Membrana to elastyczny element pomiarowy, który ugina się pod wpływem ciśnienia, a sprężyna daje siłę zamykającą zawór. W praktyce chodzi o jedno: zawór ma otworzyć obejście dopiero wtedy, gdy przepływ przez instalację przestaje być bezpiecznie stabilny. Gdy to rozumiem, łatwiej mi przejść do pytania, jak wygląda poprawny układ w CO i przy pompie ciepła.
Jak wygląda poprawny układ w CO i przy pompie ciepła
W dobrze zaprojektowanym schemacie zawór nie pracuje cały czas. Jego zadaniem jest wejść do gry wtedy, gdy obiegi zaczynają się domykać, a pompa nadal utrzymuje swoją wydajność. Z mojej praktyki wynika, że najwięcej błędów bierze się nie z samego zaworu, tylko z tego, że ktoś patrzy na rysunek jak na ozdobę, a nie jak na opis zachowania całej hydrauliki.
Układ z grzejnikami i głowicami termostatycznymi
To najczęstszy scenariusz. Głowice termostatyczne przymykają część grzejników, rośnie opór przepływu, a pompa zaczyna „widzieć” zbyt mały odbiór. Wtedy zawór nadmiarowo-upustowy otwiera obejście i przywraca przepływ bliższy punktowi pracy, zamiast pozwolić na szumy, gwizdy i niepotrzebne przeciążanie pompy.
Jeżeli nastawa jest zbyt niska, część wody wraca krótszą drogą zbyt wcześnie. Efekt bywa zdradliwy: układ niby działa, ale dalsze grzejniki grzeją słabiej, a powrót robi się zbyt ciepły. Jeśli nastawa jest zbyt wysoka, zawór prawie nie reaguje i cały sens obejścia znika.

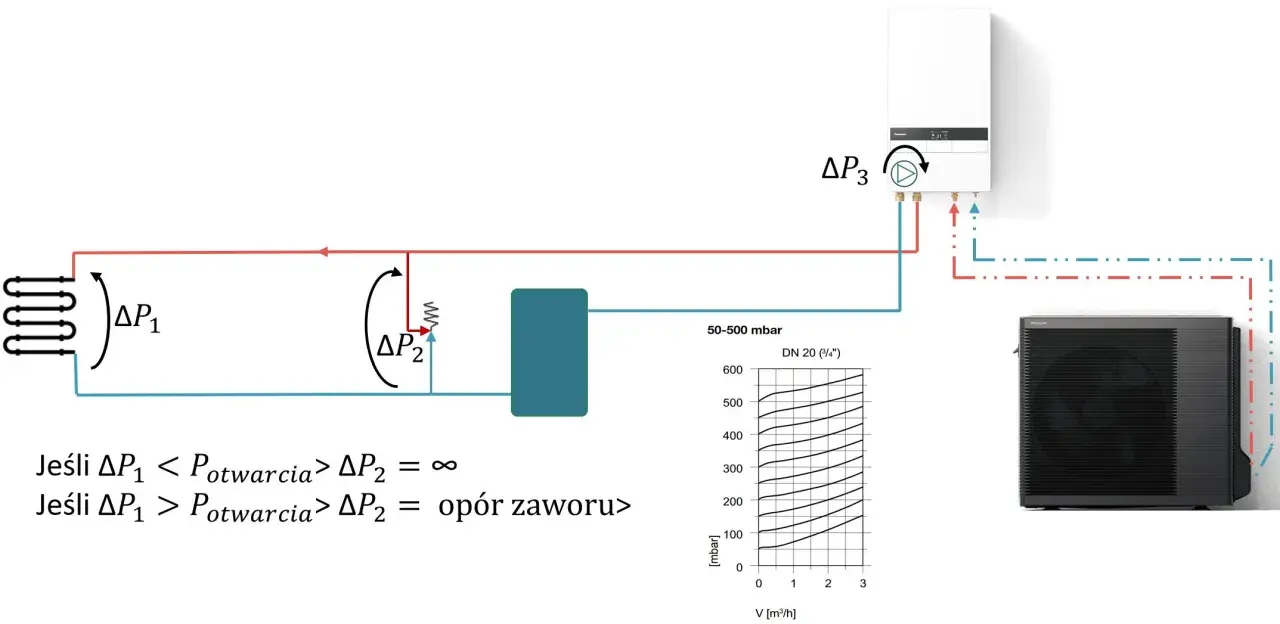

Pompa ciepła i bufor szeregowy
Przy pompie ciepła ten detal jest jeszcze bardziej wrażliwy na zły schemat. Przy podłączeniu szeregowym bufor zwiększa zład wody kotłowej, a za zapewnienie przepływu często odpowiada właśnie zawór nadmiarowo-upustowy. To rozwiązanie ma sens wtedy, gdy instalacja wymaga podtrzymania minimalnego przepływu przez źródło ciepła.
Przy buforze równoległym sytuacja wygląda inaczej, bo bufor pełni funkcję sprzęgła hydraulicznego i nie trzeba oczekiwać od zaworu tego samego. Dlatego nie lubię ogólnych porad typu „daj zawór, będzie dobrze”. W układach z pompą ciepła liczy się konkretny schemat, a nie sam fakt obecności obejścia.
Przeczytaj również: Zawór strefowy AZV AFRISO - który wybrać do CO i CWU?
Obieg cyrkulacji CWU

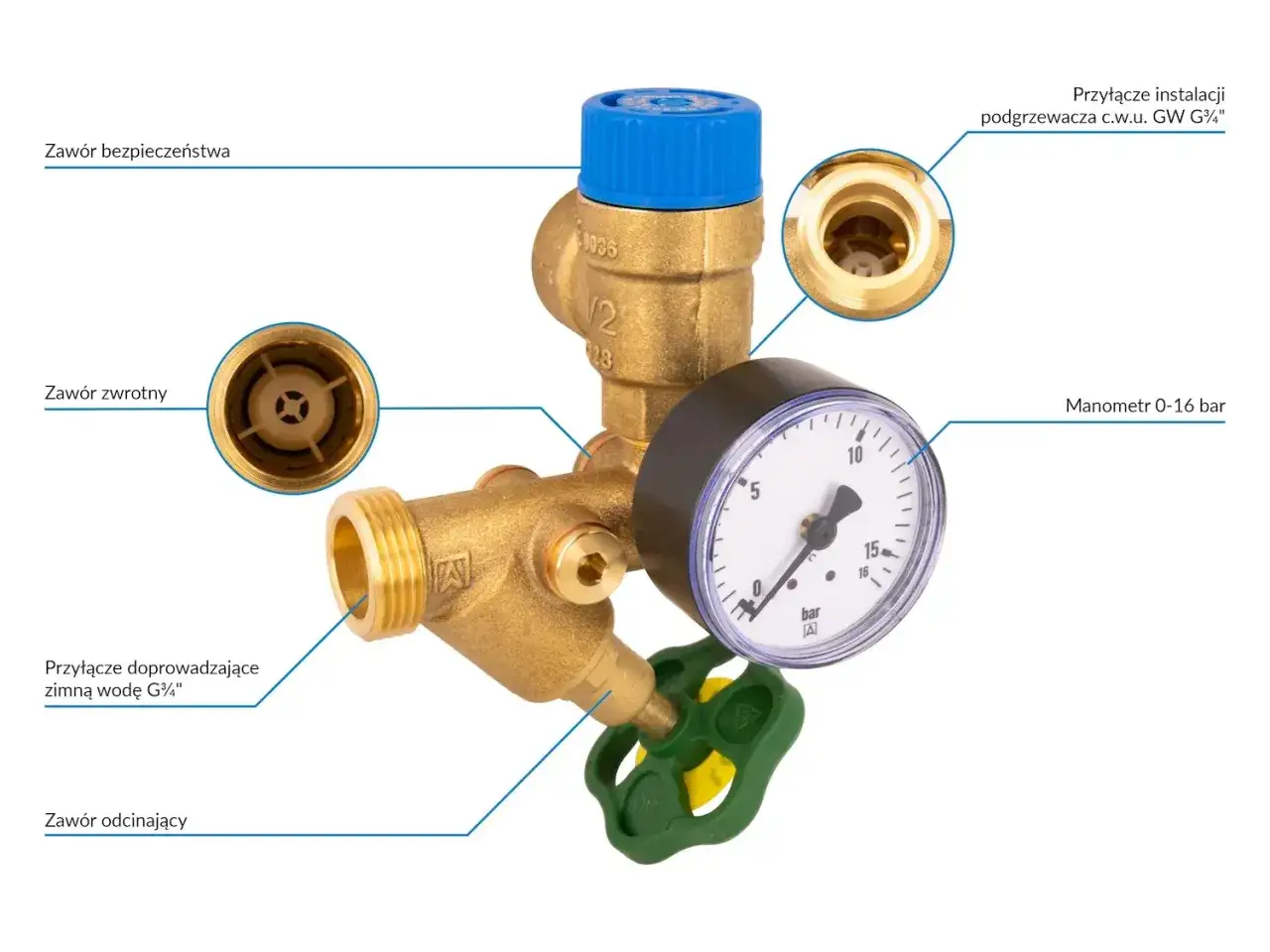

W obiegu cyrkulacji CWU zawór może pomagać w utrzymaniu przepływu, jeśli układ jest długi, ma kilka gałęzi albo pracuje z dodatkowymi oporami. Ale tu trzeba zachować ostrożność: nie jest to zabezpieczenie zasobnika. Zasobnik chroni zawór bezpieczeństwa na zimnej wodzie, a zawór nadmiarowo-upustowy może co najwyżej stabilizować samą cyrkulację.
Jeżeli ktoś próbuje używać jednego elementu do obu ról, zwykle kończy z układem, który ani nie trzyma komfortu, ani nie ma poprawnej ochrony. To prowadzi prosto do pytania, gdzie taki zawór powinien być zamontowany, żeby naprawdę pracował tak, jak trzeba.
Gdzie montować zawór, a czego unikać
Zawór nadmiarowo-upustowy montuję tam, gdzie ma „widzieć” wzrost różnicy ciśnień, a nie przypadkowy fragment instalacji. Najczęściej oznacza to miejsce tuż za pompą obiegową, w połączeniu równoległym z magistralą, z możliwie krótkim odcinkiem obejścia.
- Dobre miejsce: blisko pompy, łatwo dostępne do regulacji, z czytelnym kierunkiem przepływu.
- Złe miejsce: daleko od źródła różnicy ciśnień, za wieloma armaturami po drodze, w punkcie o przypadkowej hydraulice.
- Jeszcze gorszy błąd: traktowanie go jako zamiennika zaworu bezpieczeństwa na zasobniku CWU.
Tu warto postawić grubą kreskę: zawór bezpieczeństwa CWU chroni zbiornik przed przekroczeniem dopuszczalnego ciśnienia, a zawór nadmiarowo-upustowy stabilizuje przepływ i różnicę ciśnień w obiegu. To dwa różne zadania. W domowych podgrzewaczach często spotyka się zawory bezpieczeństwa otwierające się przy 6 barach, ale ten parametr nie ma nic wspólnego z nastawą zaworu upustowego w CO.
Jeśli instalacja ma pompę o zmiennej prędkości, ten detal nadal ma znaczenie, choć nie zawsze takie samo jak w starszych układach. Im lepiej poukładana automatyka, tym rzadziej zawór musi się otwierać, ale źle zaprojektowanego obejścia nie zastąpi sama elektronika. Dlatego następny krok to dobór nastawy, a nie zgadywanie „na czuja”.
Jak dobrać nastawę i średnicę bez zgadywania
Dobór zaczynam od pytania: jaką różnicę ciśnień chcę utrzymać, kiedy część obiegów się domyka? W katalogach wielu modeli spotyka się zakres regulacji od 10 do 60 kPa, a w instalacjach z grzejnikami termostatycznymi często dąży się do pracy na poziomie około 20-25 kPa, jeśli celem jest ograniczenie szumu. To nie jest wartość uniwersalna, ale dobry punkt odniesienia.
Średnica też ma znaczenie. Zbyt mały przelot dusi bypass, a zbyt duży utrudnia precyzyjne otwarcie. W małych instalacjach domowych najczęściej widuję rozmiary z okolic DN15-DN25, ale zawsze sprawdzam kartę konkretnego modelu i charakterystykę pompy, a nie sam napis na korpusie.
| Objaw po uruchomieniu | Co zwykle oznacza | Co zrobiłbym najpierw |
|---|---|---|
| Szuranie, szum lub gwizd w zaworach grzejnikowych | Różnica ciśnień jest za wysoka albo zawór otwiera się za późno | Obniżyć nastawę, sprawdzić bieg pompy i dławienie obiegów |
| Gałęzie „grzeją na skróty”, a dalsze odbiorniki słabną | Bypass otwiera się zbyt łatwo | Podnieść nastawę i zweryfikować bilans hydrauliczny |
| Pompa pracuje głośno mimo otwartej instalacji | Za mały przepływ lub zawór ma zbyt mały przelot | Sprawdzić średnicę zaworu i zgodność z wydatkiem pompy |
| Po zamknięciu części obiegów układ traci stabilność | Zawór nie przejmuje nadmiaru przepływu | Skontrolować montaż, kierunek przepływu i nastawę |
Nie traktuję tej regulacji jak zgadywanki. Jeśli po dwóch korektach nadal nie ma poprawy, zwykle problem leży w całym bilansie instalacji, a nie w samym zaworze. I właśnie wtedy najłatwiej przepłacić za niepotrzebną wymianę, zamiast najpierw poprawić to, co naprawdę blokuje przepływ.
Najczęstsze błędy, które od razu widać na instalacji
Najwięcej błędów widzę w tych samych miejscach, dlatego warto je nazwać wprost. Dobrze ustawiony zawór nadmiarowo-upustowy nie rozwiąże źle dobranej pompy, źle zrównoważonych obiegów ani braku równowagi między zasilaniem a powrotem.
- Mylenie funkcji - zawór upustowy nie jest tym samym co zawór bezpieczeństwa i nie załatwia ochrony zasobnika CWU.
- Zbyt niska nastawa - bypass otwiera się niemal cały czas, a część ciepła wraca krótszą drogą niż powinna.
- Zbyt wysoka nastawa - zawór prawie nie reaguje, więc instalacja dalej szumi przy przymykaniu obiegów.
- Zły kierunek montażu - to prosty błąd, ale na schemacie i w rzeczywistości daje natychmiastowe kłopoty z pracą zaworu.
- Za długa gałąź obejściowa - każdy zbędny metr to dodatkowy opór i mniej przewidywalna reakcja.
- Brak regulacji po uruchomieniu - zawór zostaje z nastawą fabryczną, choć instalacja ma zupełnie inne potrzeby.
Z mojej perspektywy najgroźniejszy jest nie sam błąd montażowy, tylko przekonanie, że skoro zawór już jest, to instalacja „sama się ułoży”. Nie ułoży się, jeśli pompa pracuje za agresywnie albo obiegi są zdławione w złych miejscach. Dlatego ostatni krok to zawsze sprawdzenie, co naprawdę dzieje się po pierwszym rozruchu.
Co sprawdzam po uruchomieniu, żeby układ naprawdę się uspokoił
Po uruchomieniu patrzę na pięć rzeczy i zwykle daje to więcej niż kilka minut kręcenia pokrętłem. Jeśli instalacja ma działać cicho i stabilnie, zawór powinien reagować tylko wtedy, gdy rzeczywiście rośnie różnica ciśnień, a nie stać się stałym obejściem między zasilaniem a powrotem.
- czy hałas przy grzejnikach znika, gdy zawór zaczyna pracować;
- czy pompa nie wchodzi w niepotrzebnie wysoki bieg;
- czy powrót nie robi się zbyt ciepły zbyt szybko;
- czy po zamknięciu części obiegów przepływ nadal jest stabilny;
- czy układ CWU z cyrkulacją nie skraca sobie drogi wody tam, gdzie nie powinien.
Jeśli coś nadal nie gra, wracam do schematu, a nie do przypadkowego „dokręcania” zaworu. Najczęściej wystarcza korekta nastawy, zmiana biegu pompy albo poprawienie miejsca wpięcia. I właśnie to robi największą różnicę: nie sam fakt, że zawór jest w instalacji, tylko to, czy pracuje dokładnie tam, gdzie powinien.
