Panel 12 V w praktyce - jak dobrać moc i uniknąć strat

Systemy 12-woltowe są najczęściej wybierane tam, gdzie liczy się prostota: w kamperze, na działce, w altanie, przy oświetleniu ogrodowym albo do awaryjnego podtrzymania kilku urządzeń. Problem zaczyna się wtedy, gdy ktoś zakłada, że moduł „12 V” naprawdę oddaje dokładnie 12 V i można go podłączyć bez dodatkowych elementów. W praktyce liczą się napięcie robocze, regulator ładowania, dobór przewodów i realny pobór energii.

Jak działa panel 12 V w praktyce

W instalacji 12-woltowej panel nie zasila urządzeń „na żywo” tak, jak wiele osób to sobie wyobraża. Jego zadaniem jest przede wszystkim ładowanie akumulatora, a ten dopiero stabilizuje napięcie dla odbiorników. To ważne, bo sam moduł ma zwykle napięcie robocze wyższe niż 12 V - najczęściej w okolicach 18-21 V, a napięcie bez obciążenia bywa jeszcze wyższe.

Dlatego nazwa „12 V” jest w praktyce uproszczeniem, a nie opisem idealnego napięcia wyjściowego. Ja traktuję ją jako informację, że panel pasuje do banku akumulatorów 12 V i ma sens w małych, prostych układach off-grid. Najczęściej spotykam takie rozwiązania w kamperach, przyczepach, na łodziach, w domkach letniskowych i przy zasilaniu oświetlenia lub małej elektroniki.

Jeżeli ktoś planuje podłączenie modułu bez regulatora, to już na starcie idzie w złą stronę. Regulator ładowania nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który chroni akumulator i pozwala panelowi pracować w rozsądnym punkcie. Gdy to jest jasne, można przejść do najważniejszego pytania: ile mocy faktycznie potrzebujesz.

Jak dobrać moc panelu do akumulatora i zużycia

Przy doborze zaczynam od dwóch liczb: pojemności akumulatora i dziennego zużycia energii. Sama moc panelu bez tego kontekstu niewiele mówi. Inaczej wygląda zestaw do podtrzymania lampki, routera i telefonu, a inaczej instalacja do kampera z lodówką kompresorową i pracą przez cały rok.

W praktyce przyjmuje się, że z panelu 100 W można w słoneczny letni dzień uzyskać około 250-400 Wh energii, czyli mniej więcej 20-30 Ah do akumulatora 12 V. To oczywiście widełki, nie obietnica z tabliczki znamionowej. Rzeczywisty wynik zależy od temperatury, kąta ustawienia, zacienienia i sprawności regulatora.

Do tego dochodzi jeszcze pojemność akumulatora. Jeśli mam akumulator 100 Ah w technologii AGM lub GEL, to nie planuję codziennej pracy „na styk”, bo głębokie rozładowywanie szybko skraca jego żywotność. Przy LiFePO4 sytuacja jest wygodniejsza, bo taki magazyn energii lepiej znosi cykle pracy, ale nadal trzeba dobrać ładowanie do konkretnej chemii ogniw.

Najprostsza zasada brzmi tak: najpierw liczysz zużycie, potem pojemność akumulatora, a dopiero na końcu dobierasz moc panelu. Inaczej łatwo kupić zestaw, który wygląda solidnie, ale zimą nie dowozi podstawowych potrzeb. Sama moc to jednak nie wszystko, bo o wyniku decyduje jeszcze regulator i jakość połączeń.

Regulator, akumulator i przewody decydują o sprawności

W małym systemie to regulator ładowania robi największą różnicę między układem „działa” a układem „działa dobrze”. PWM to prostsze i tańsze rozwiązanie, w którym panel jest w praktyce sprowadzany napięciem do poziomu akumulatora. MPPT, czyli Maximum Power Point Tracking, śledzi punkt największej mocy i zamienia nadwyżkę napięcia na dodatkowy prąd ładowania.

W praktyce różnica między PWM a MPPT bywa wyraźna. Jeśli panel ma wyższe napięcie robocze niż bateria, MPPT wykorzystuje to lepiej. Przy gorszym dopasowaniu i w mniej sprzyjających warunkach można stracić zauważalną część energii, czasem nawet kilkanaście procent, a w niektórych układach więcej. Dlatego przy wyborze małej instalacji ja zwykle skłaniam się ku MPPT, chyba że naprawdę liczy się tylko prostota i niska cena.

Trzeba też pilnować przewodów. Zbyt cienki kabel potrafi „zabrać” tyle energii, że droższy panel przestaje mieć sens. Dla krótkich odcinków i niewielkiej mocy często wystarcza 2,5-4 mm², ale przy 200-300 W i dłuższej trasie przewodu trzeba już myśleć o większym przekroju. W instalacjach DC celuję w możliwie mały spadek napięcia, najlepiej około 3% lub mniej.

Na końcu zostaje jeszcze bateria. AGM, GEL i LiFePO4 wymagają innych ustawień ładowania, a LiFePO4 zwykle potrzebuje także sensownego BMS-u, czyli układu zarządzania ogniwami. Gdy regulator, akumulator i przewody są dobrane poprawnie, dopiero wtedy ma sens poprawny montaż krok po kroku.

Jak podłączyć mały zestaw krok po kroku

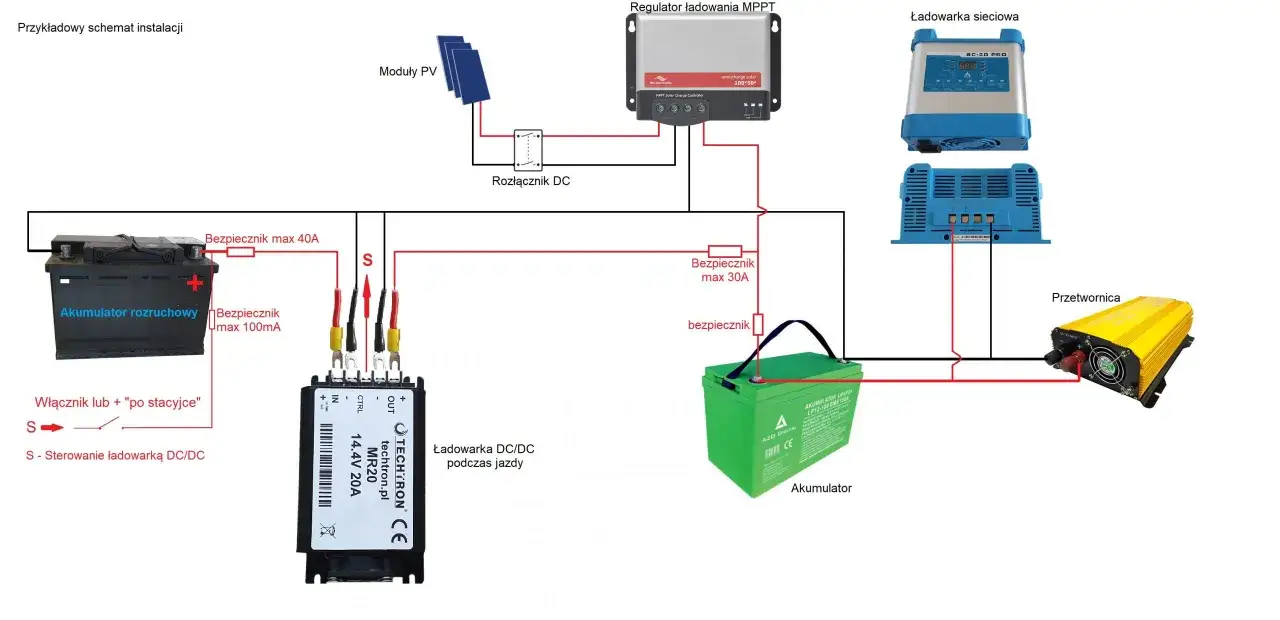

W małych instalacjach trzymam się prostej kolejności: najpierw akumulator do regulatora, potem panel, na końcu odbiorniki. Przy odłączaniu robię odwrotnie. Taki porządek nie wynika z przyzwyczajenia, tylko z ochrony elektroniki sterującej. Wiele regulatorów powinno najpierw „zobaczyć” baterię, a dopiero potem wejście PV.

1. Ustaw akumulator w możliwie krótkiej odległości od regulatora.
2. Wpięcie plusa z akumulatora zabezpiecz bezpiecznikiem możliwie blisko bieguna dodatniego.
3. Podłącz regulator do akumulatora, zachowując polaryzację.
4. Sprawdź ustawienia typu baterii w regulatorze.
5. Podłącz panel do wejścia PV regulatora.
6. Na końcu dołącz odbiorniki 12 V lub przetwornicę, jeśli system ma zasilać także sprzęt 230 V.

Jeśli chcesz wyprowadzić z takiego układu 230 V, dochodzi jeszcze falownik, ale ja traktuję go jako dodatkowy element, nie fundament projektu. Każdy etap zwiększa straty i liczbę miejsc, w których można popełnić błąd. W prostych zastosowaniach lepiej zasilać odbiorniki bezpośrednio z 12 V, jeśli tylko to możliwe.

Najważniejsze jest tu nie tyle samo „wpięcie kabli”, ile logika całego systemu. Po poprawnym montażu zwykle wychodzą na jaw błędy, które wcześniej nie były widoczne, a to prowadzi do kolejnego tematu: co najczęściej psuje uzysk.

Najczęstsze błędy, które obniżają uzysk

Przy takich instalacjach powtarzają się te same pomyłki. Nie są spektakularne, ale skutecznie zjadają energię i nerwy. Najgorsze jest to, że część z nich wychodzi dopiero po kilku tygodniach użytkowania, gdy użytkownik zaczyna widzieć, że „coś nie domaga”.

• Bezpośrednie podłączenie panelu do akumulatora bez regulatora.
• Zbyt mała moc panelu w stosunku do realnego zużycia, zwłaszcza zimą.
• Za cienkie przewody i zbyt długie trasy kablowe.
• Zacienienie jednego modułu lub jego części przez komin, reling, gałąź albo bagażnik dachowy.
• Źle ustawiony typ baterii w regulatorze, szczególnie przy LiFePO4.
• Brak zapasu napięcia i prądowego po stronie regulatora, co wychodzi przy mrozie i pełnym słońcu.

W Polsce szczególnie istotny jest sezonowy spadek uzysku. Układ, który latem wydaje się świetny, zimą może być wyraźnie za słaby. Dlatego jeśli instalacja ma działać cały rok, projektuję ją pod najgorszy okres, a nie pod lipcowy optymizm. To samo dotyczy zacienienia: panel w cieniu nie traci „trochę”, tylko czasem bardzo dużo.

Kiedy te błędy są wyeliminowane, pojawia się pytanie strategiczne: czy trzymać się 12 V, czy od razu iść w 24 V. I tu odpowiedź zależy głównie od mocy oraz długości przewodów.

Kiedy 12 V wystarczy, a kiedy lepiej przejść na 24 V

Układ 12 V ma sens, kiedy instalacja jest mała, przewody krótkie, a odbiorniki pracują bezpośrednio z instalacji niskonapięciowej. To dobry wybór dla kampera, łódki, domku letniego, ogrodowej altany albo niewielkiego systemu awaryjnego. Im większa moc i im dłuższe kable, tym bardziej rosną prądy, a wraz z nimi straty i grubość przewodów.

Ja zwykle zostaję przy 12 V wtedy, gdy system ma być prosty i użytkownik naprawdę potrzebuje niskonapięciowych odbiorników. Jeśli jednak instalacja zaczyna rosnąć, a moc robi się wyraźnie większa, 24 V daje spokojniejszy projekt i mniej problemów z kablami. To nie jest kwestia mody, tylko fizyki: mniejszy prąd to mniejsze straty.

Żeby nie kupić zestawu „na oko”, dobrze jest jeszcze przejść przez krótką listę kontrolną. Ona zwykle oszczędza więcej pieniędzy niż najtańszy panel w koszyku.

Co sprawdzić przed zakupem, żeby instalacja działała bez niespodzianek

Przed zakupem zawsze patrzę na cały system, a nie na jeden element. Panel jest tylko częścią układanki. Jeśli akumulator, regulator i okablowanie nie pasują do siebie, nawet dobry moduł nie da oczekiwanego efektu.

• Jaka jest realna dzienna konsumpcja energii w Wh lub Ah.
• Jaki akumulator będzie pracował w układzie i jaką ma dopuszczalną charakterystykę ładowania.
• Czy regulator ma odpowiedni zapas prądowy i napięciowy.
• Jak długa będzie trasa kabli i jaki przekrój jest potrzebny.
• Czy w danym miejscu występuje cień w kluczowych godzinach dnia.
• Czy system ma działać tylko latem, czy również zimą i w okresach słabszego nasłonecznienia.

Jeżeli te punkty są policzone wcześniej, instalacja 12 V staje się przewidywalna i wygodna w obsłudze. Właśnie dlatego tak lubię małe systemy off-grid: są proste tylko wtedy, gdy ktoś zaprojektuje je z głową. A gdy to zrobi, panel przestaje być gadżetem, a zaczyna po prostu dobrze pracować.
