W instalacji PV najwięcej problemów rodzi nie sam moduł, tylko to, czy jego dodatni i ujemny biegun zostały dobrze rozpoznane oraz poprawnie wpięte w resztę układu. W praktyce plus i minus w panelu fotowoltaicznym decydują o kierunku przepływu prądu stałego, pracy falownika albo regulatora ładowania i o tym, czy całość uruchomi się bez błędów. Poniżej pokazuję, jak czytać oznaczenia na panelu, jak sprawdzać polaryzację miernikiem, jak łączyć moduły w szeregu i równolegle oraz które pomyłki są najbardziej kosztowne.
Najkrótsza droga do poprawnego podłączenia zaczyna się od identyfikacji biegunów i pomiaru napięcia
- Biegun dodatni i ujemny w module PV wyznaczają polaryzację prądu stałego, więc nie wolno ich zgadywać.
- Oznaczeń szukam na puszce przyłączeniowej, przewodach i złączach, ale kolor kabla traktuję tylko jako wskazówkę.
- Najpewniejszy test to pomiar multimetrem ustawionym na napięcie DC.
- Przy łączeniu szeregowym łączy się plus z minusem, a przy równoległym plus z plusem i minus z minusem.
- Odwrócona polaryzacja może zatrzymać falownik, zablokować regulator albo uszkodzić elektronikę zabezpieczającą.
Co oznaczają dodatni i ujemny zacisk w module pv
Panel fotowoltaiczny produkuje prąd stały, więc ma dwa wyjścia o konkretnej polaryzacji: dodatnie i ujemne. To nie jest drobiazg z etykiety, tylko informacja o tym, jak energia ma płynąć dalej do falownika, regulatora ładowania albo akumulatora. Gdy przewody trafią we właściwe zaciski, układ pracuje zgodnie z projektem; gdy nie, system zwykle od razu pokazuje błąd albo zaczyna zachowywać się niestabilnie.
W praktyce spotykam trzy poziomy oznaczeń: nadruk + i − na puszce przyłączeniowej, kolory przewodów oraz opis w dokumentacji modułu. Kolor czerwony zwykle oznacza biegun dodatni, a czarny ujemny, ale nie traktuję tego jako reguły absolutnej. Ja zawsze zakładam, że najpewniejsze są symbole i pomiar, a nie sam wygląd przewodu. Warto też pamiętać, że w złączach PV lepiej mówić o biegunach dodatnim i ujemnym niż o tym, czy dany konektor jest „męski” albo „żeński”, bo ta nomenklatura potrafi tylko zaciemniać sprawę.
Jeśli moduł ma pracować przez 25–35 lat, a często tyle właśnie zakłada się dla dobrej instalacji, to poprawna polaryzacja nie jest jednorazową formalnością. To element, który ma wpływ na bezpieczeństwo, sprawność i późniejszy serwis. Gdy już wiadomo, co oznaczają bieguny, trzeba je jeszcze pewnie rozpoznać na konkretnym panelu.
Jak rozpoznać bieguny na panelu bez zgadywania
Najpierw patrzę na puszkę przyłączeniową z tyłu modułu. To tam najczęściej znajdują się symbole + i −, czasem obok numeru katalogowego albo schematu producenta. Jeśli oznaczenia są mało czytelne, sprawdzam dokumentację techniczną, bo przy różnych seriach paneli układ przewodów potrafi się różnić detalami wykonania.
Nie ufam wyłącznie kolorom. W praktyce zdarzają się przewody nietypowo opisane, adaptery różnych producentów i zestawy, w których ktoś już wcześniej coś przerabiał. Dlatego drugi krok to pomiar miernikiem. Ustawiam multimetr na napięcie stałe, przykładam czerwoną sondę do jednego przewodu, czarną do drugiego i patrzę na wynik. Jeśli wartość jest dodatnia, bieguny są zgodne z pomiarem; jeśli miernik pokazuje wartość z minusem, sondy są zamienione.
- Oznaczenia na obudowie - najszybsza wskazówka, ale nie jedyna.
- Kolor przewodu - pomocny, lecz nie w pełni wiarygodny.
- Pomiar DC - najpewniejszy sposób potwierdzenia polaryzacji.
- Dokumentacja producenta - dobra, gdy panel ma nietypowe złącza lub niestandardowe wyprowadzenia.
Przy takim sprawdzaniu nie rozłączam i nie łączę w pośpiechu przewodów pod pełnym obciążeniem. Na stronie DC łatwo o łuk elektryczny, dlatego lepiej poświęcić minutę więcej na weryfikację niż potem szukać uszkodzonego regulatora. Kiedy bieguny są już pewne, zaczyna się ważniejsza część: wpływ polaryzacji na całą instalację.
Dlaczego polaryzacja wpływa na falownik, regulator i magazyn energii
Falownik, regulator MPPT i akumulator nie reagują na „jakoś to będzie”. Każde z tych urządzeń oczekuje prądu o określonym kierunku i zakresie napięć. MPPT, czyli układ śledzący punkt maksymalnej mocy, ma wyciągnąć z modułów jak najwięcej energii, ale tylko wtedy, gdy wejście DC jest poprawnie podłączone. Odwrócona polaryzacja zwykle kończy się błędem, blokadą startu albo zadziałaniem zabezpieczeń.
W prostych układach off-grid pomyłka może zatrzymać ładowanie akumulatora. W instalacjach on-grid błąd często wychodzi na etapie uruchomienia stringu: falownik nie widzi poprawnych parametrów i nie przechodzi do pracy. Najgorszy scenariusz pojawia się wtedy, gdy ktoś próbuje poprawiać połączenie pod napięciem, bo wtedy ryzyko uszkodzenia elektroniki i powstania łuku rośnie bardzo szybko. Ja traktuję odwrotną polaryzację jak błąd, którego nie warto testować „na próbę”.
| Element | Co daje poprawna polaryzacja | Co grozi przy błędzie |
|---|---|---|
| Falownik | Startuje i pracuje w zakresie dopuszczalnego napięcia DC | Nie uruchamia się, zgłasza awarię albo ulega uszkodzeniu wejścia |
| Regulator ładowania | Ładuje akumulator zgodnie z parametrami systemu | Przerywa pracę lub uszkadza elektronikę zabezpieczającą |
| Akumulator | Otrzymuje energię w prawidłowym kierunku | Ryzyko błędnego ładowania i spadku żywotności |
To właśnie dlatego w dobrze zaprojektowanej instalacji DC polaryzację sprawdza się nie raz, lecz kilka razy: przy module, przy stringu i tuż przed wejściem do urządzenia końcowego. Taki nawyk od razu prowadzi do kolejnego tematu, czyli sposobu łączenia paneli w praktyce.
Jak łączyć panele szeregowo i równolegle

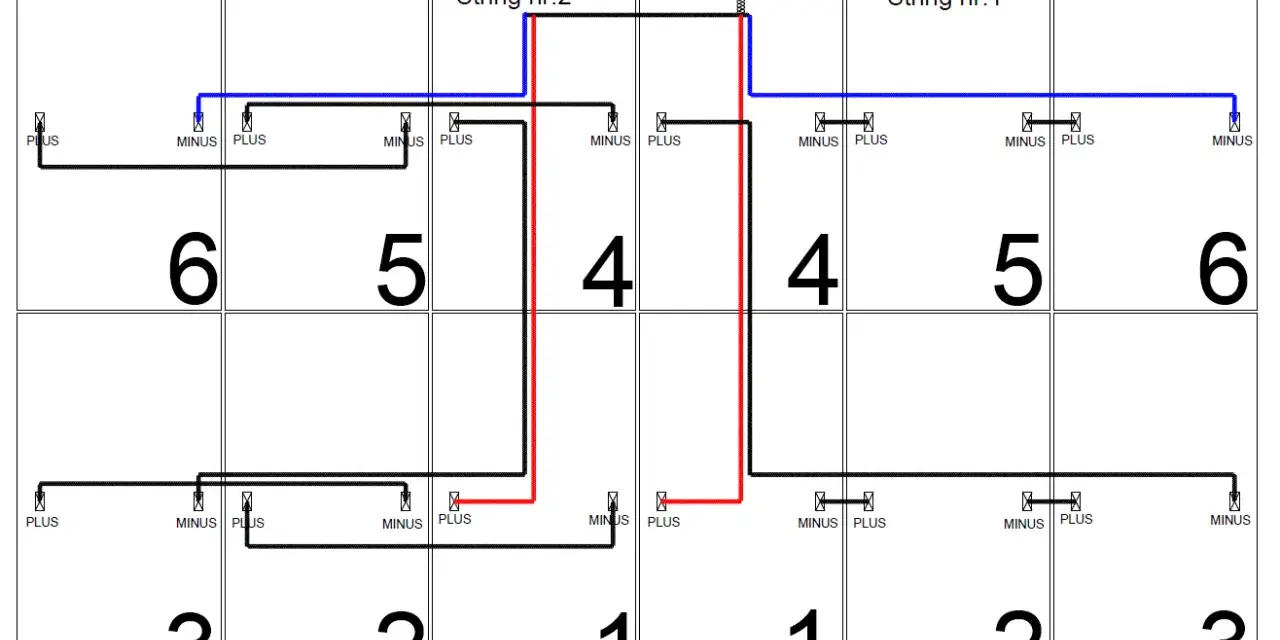

W instalacjach PV są dwa podstawowe sposoby pracy z biegunami. Przy połączeniu szeregowym plus jednego panelu łączy się z minusem następnego. Napięcia się sumują, a natężenie pozostaje takie samo jak w pojedynczym module. Przy połączeniu równoległym łączy się plus z plusem i minus z minusem. Wtedy napięcie zostaje na poziomie jednego panelu, ale rośnie natężenie prądu.
Dla trzech identycznych paneli o parametrach 40 V i 10 A różnica wygląda tak:
| Typ połączenia | Układ biegunów | Przykładowy efekt | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Szeregowe | Plus do minusa | 120 V i 10 A | Domowe instalacje on-grid, dłuższe stringi, falowniki stringowe |
| Równoległe | Plus do plusa, minus do minusa | 40 V i 30 A | Układy off-grid, systemy 12/24 V, rozwiązania z regulatorem ładowania |
Szeregowe łączenie jest bardzo popularne, bo pozwala podnieść napięcie i ograniczyć straty przesyłowe. Z kolei połączenie równoległe lepiej znosi częściowe zacienienie i większą rozbudowę, ale wymaga grubszego przewodu, bo rośnie prąd. W praktyce domowej fotowoltaiki w Polsce częściej spotykam stringi szeregowe, natomiast układy równoległe pojawiają się częściej w kamperach, altanach, małych magazynach energii i prostych systemach wyspowych.
Ta różnica ma znaczenie jeszcze z jednego powodu: jeśli jeden moduł w szeregu zostanie odwrotnie wpięty, potrafi zepsuć pracę całego łańcucha. A to prowadzi już do najczęstszych błędów montażowych.
Najczęstsze błędy, które robią największą różnicę
- Oparcie się tylko na kolorze kabla - czerwony i czarny pomagają, ale nie zastępują pomiaru.
- Mylenie złącz przez ich kształt - sama forma wtyku nie zawsze mówi, który tor jest dodatni, a który ujemny.
- Rozłączanie przewodów pod obciążeniem - na DC łatwo o łuk elektryczny i uszkodzenie złącza.
- Mieszanie różnych modułów w jednym stringu bez sprawdzenia parametrów - prowadzi do strat i trudniejszej diagnostyki.
- Brak testu po złożeniu połączeń - błąd wychodzi dopiero przy uruchomieniu, kiedy naprawa jest bardziej czasochłonna.
Ja najczęściej widzę nie tyle spektakularne awarie, ile serię drobnych niedopatrzeń: ktoś ufa kolorowi przewodu, ktoś inny opiera się na tym, że „wtyczki pasują”, a jeszcze ktoś pomija pomiar, bo instalacja wygląda dobrze wizualnie. To właśnie takie skróty myślowe później generują najwięcej kłopotów. Gdy unika się tych pułapek, ostatnim krokiem zostaje spokojna kontrola przed uruchomieniem.
Co sprawdzić przed pierwszym uruchomieniem instalacji
Zanim podłączę string do falownika albo regulatora, robię krótki, ale stanowczy przegląd. Sprawdzam oznaczenia + i − przy module, potwierdzam je miernikiem, oglądam, czy wszystkie złącza MC4 są dociśnięte do końca, i weryfikuję, czy napięcie obwodu otwartego nie przekracza dopuszczalnego zakresu wejściowego urządzenia. Voc, czyli napięcie jałowe, to parametr, którego naprawdę nie warto zgadywać.
- Odczytaj oznaczenia na puszce przyłączeniowej i przewodach.
- Zmierz napięcie każdego modułu albo gotowego stringu w trybie DC.
- Porównaj wynik z zakresem wejściowym falownika lub regulatora.
- Upewnij się, że biegun dodatni trafia do właściwego wejścia, a ujemny do właściwego toru powrotnego.
- Sprawdź, czy przewody nie są skręcone, naciągnięte ani uszkodzone mechanicznie.
- Dopiero wtedy wykonaj pełne uruchomienie i obserwuj komunikaty urządzenia.
Jeśli mam wskazać jeden nawyk, który oszczędza najwięcej nerwów, to jest nim pomiar i opisanie każdego przewodu zanim trafi do falownika. W fotowoltaice poprawna polaryzacja nie jest detalem technicznym, tylko podstawą bezpiecznej pracy całego układu. I właśnie od tego zaczyna się sensowna, bezproblemowa instalacja PV.
